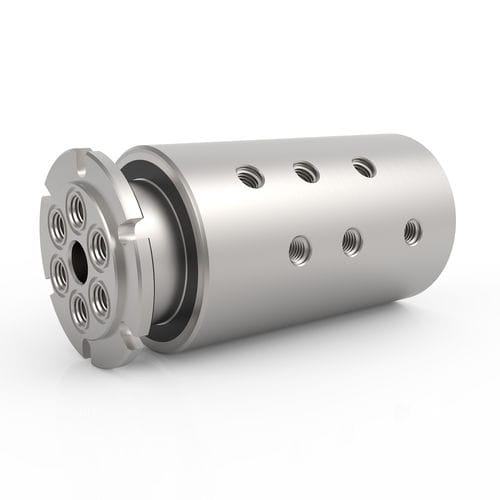

Giunto rotante per acqua GPS 6

per ariaper prodotti chimiciper gas

Panoramica
I giunti rotanti a 6 passaggi della serie GPS utilizzano una tecnologia di tenuta specializzata per vuoto e pressioni bidirezionali e offrono sei passaggi di flusso indipendenti per il trasferimento simultaneo di diversi fluidi. Sono disponibili corpi in acciaio inossidabile per fluidi corrosivi e acqua; varianti in acciaio al carbonio sono previste per applicazioni non corrosive. I modelli GPS a 6 passaggi montano connessioni filettate NPT e una configurazione dell'albero che consente montaggio tramite passaggio filettato o montaggio a filo con guarnizioni facciali O-ring. La serie è progettata per l'integrazione diretta con anelli collettori elettrici per combinare il trasferimento di fluidi con alimentazione elettrica, segnali o dati.

Punti chiave delle specifiche
Pressione max.: 7.500 PSI [515 BAR] • Velocità max.: 500 RPM • Tipo di connessione: NPT • Vuoto max.: 30 HG • Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]

Fluidi idonei

• Aria / Gas
• Chimici
• Refrigerante
• Acqua DI / Acqua di rete
• Olio / Idraulico
• Acqua / Glicole

Tipi di connessione (esempi disponibili)

• NPT (standard per i modelli GPS a 6 passaggi)
• Altri tipi nelle varianti di serie: BSPP, BSPT, SAE-ORB, ASME-BPE, connessioni a media pressione e su misura (a seconda della serie)

Configurazioni (dati modelli selezionati)

Codice | Connessione | Dimensione passaggio | Diametro | Lunghezza | Foratura | Coppia min.*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

Note su accessori / fluidi inclusi

• Grafici Pressione vs Coppia e Pressione vs Velocità disponibili per le prestazioni della serie GPS.
• Opzioni di integrazione con anelli collettori elettrici per combinare il trasferimento di fluido e trasmissione elettrica.

Specifiche tecniche

• Serie / Modello: GPS Series (6-Passage)
• Pressione massima: 7.500 PSI [515 BAR] (capacità di serie)
• Velocità massima: 500 RPM (capacità di serie)
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipo di connessione (GPS 6 passaggi): NPT (altre opzioni disponibili a seconda della serie)
• Materiale corpo: Acciaio inossidabile (opzioni in acciaio al carbonio per applicazioni non corrosive)
• Materiale / finitura albero: Acciaio inossidabile (TDC indicato)
• Fluidi idonei: Aria/Gas, Chimici, Refrigerante, Acqua DI/Acqua di rete, Olio/Idraulico, Acqua/Glicole
• Configurazioni: più codici (GPS-161, GPS-261, GPS-361, GPS-460, GPS-561) con dimensioni di passaggio, diametri, forature e requisiti di coppia min. variabili
• Download disponibili: catalogo della serie e documentazione di installazione/montaggio (PDF)
• Note: la vita operativa e i requisiti di coppia dipendono dalla combinazione di fluido/pressione/velocità/ciclo di servizio; alcuni fluidi o applicazioni ad alta temperatura richiedono materiali di tenuta alternativi.
