Giunto rotante per gas GPS 8

per olioper ariaper prodotti chimici

Descrizione

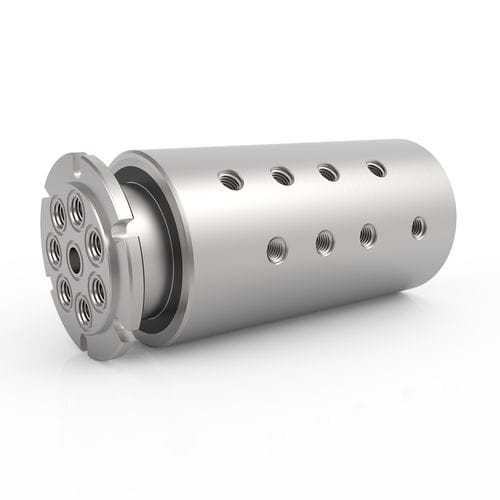

La serie GPS a 8 passaggi offre otto passaggi di flusso indipendenti con tecnologia di tenuta specializzata per vuoto e pressioni bidirezionali. Consentono il trasferimento simultaneo di diversi tipi di fluido. Strutture in acciaio inox sono disponibili per fluidi corrosivi o a base d'acqua; versioni in acciaio al carbonio sono disponibili per applicazioni che non richiedono trasferimento di acqua o fluidi corrosivi. I modelli GPS standard presentano connessioni filettate NPT e una configurazione dell'albero che permette il montaggio tramite passaggi filettati o una sede di tenuta con O-ring per il montaggio a filo. La serie è progettata per integrarsi con anelli collettori elettrici compatibili per combinare il trasferimento di fluido con il trasferimento elettrico, di segnale o dati.

Configurazioni (selezione)

• GPS-180 (GPSM-180) — Connessione: 1/8"-27 NPT; Dimensione passaggio: 0.156" [3.962 mm]; Diametro: 3.437" [87.3 mm]; Lunghezza: 7.488" [190.196 mm]; Foratura passante: Nessuna; Coppia min.: 10.4 ft-lbs [14.1 Nm]
• GPS-280 (GPSM-280) — Connessione: 1/4"-18 NPT; Dimensione passaggio: 0.250" [6.35 mm]; Diametro: 4.250" [107.95 mm]; Lunghezza: 9.609" [244.069 mm]; Foratura passante: Nessuna; Coppia min.: 15.4 ft-lbs [20.88 Nm]
• GPS-380 (GPSM-380) — Connessione: 3/8"-18 NPT; Dimensione passaggio: 0.375" [9.525 mm]; Diametro: 4.937" [125.4 mm]; Lunghezza: 10.000" [254.001 mm]; Foratura passante: Nessuna; Coppia min.: 26.4 ft-lbs [35.79 Nm]
• GPS-480 (GPSM-480) — Connessione: 1/2"-14 NPT; Dimensione passaggio: 0.500" [12.7 mm]; Diametro: 5.625" [142.875 mm]; Lunghezza: 10.000" [254.001 mm]; Foratura passante: Nessuna; Coppia min.: 32.5 ft-lbs [44.06 Nm]

Pressione max. — Serie

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Altro — Su misura

Velocità max. — Serie

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Altro — Su misura

Tipi di connessione — Serie

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Pressione media — HPS
• Altro — Su misura

Fluidi compatibili (selezione)

• Aria / Gas
• Prodotti chimici
• Refrigerante
• Acqua DI / Acqua di rete
• Olio / Idraulico
• Acqua / Glicole

Note
Alcune applicazioni con fluidi chimici o a base d'acqua possono richiedere materiali di tenuta alternativi. Le applicazioni sopra 220 °F (105 °C) richiedono tenute alternative. La vita operativa dipende dalla velocità di rotazione e dal ciclo di lavoro; funzionamento continuo ad alta velocità e temperature elevate possono richiedere tenute speciali o attenzioni specifiche.

Specifiche tecniche

• Serie / Modello: GPS Series
• Passaggi: 8 passaggi di flusso indipendenti (capace di trasferire diversi fluidi simultaneamente)
• Pressione massima (elenco tipico GPS): 7.500 PSI [515 BAR]
• Velocità massima (elenco tipico GPS): 500 RPM
• Tipo di connessione (standard GPS): Connessioni filettate NPT
• Materiali: Corpo — Acciaio inox; Albero — Acciaio inox (TDC). Modelli in acciaio al carbonio disponibili per fluidi non corrosivi
• Vuoto massimo: 30 in Hg
• Intervallo di temperatura: 0 °F a 220 °F [-18 °C a 105 °C]
• Fluidi compatibili: Aria/Gas, Prodotti chimici, Refrigerante, Acqua DI/di rete, Olio/Idraulico, Acqua/Glicole
• Tenuta: Tecnologia di tenuta specializzata per vuoto e pressioni bidirezionali; alcune combinazioni fluido/temperatura richiedono materiali di tenuta alternativi
• Opzioni di montaggio: Montaggio tramite passaggio filettato o sede per guarnizione a O-ring per montaggio a filo
• Integrazione: Progettato per l'integrazione con anelli collettori elettrici per trasferimento combinato di fluido ed energia elettrica
• Esempi rappresentativi di parti: GPS-180, GPS-280, GPS-380, GPS-480
