Giunto rotante per vuoto LT Series

per gasper ariaa 8 passaggi

Panoramica

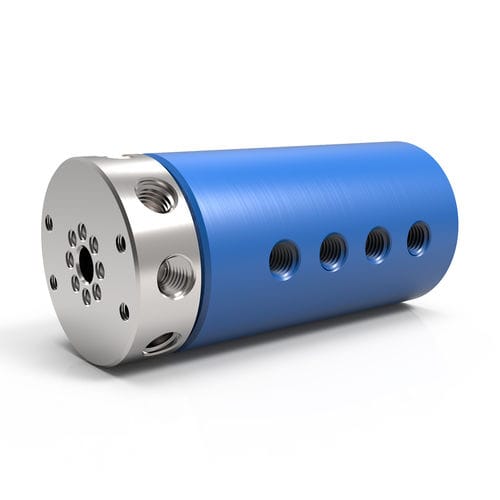

Le giunzioni rotanti a 8 vie della Serie LT sono progettate per l'uso con aria, gas e vuoto e sono ideali per applicazioni di automazione e robotica. Queste giunzioni rotanti leggere e compatte presentano una costruzione completamente in alluminio e otto passaggi fluidi indipendenti in grado di trasferire simultaneamente diversi fluidi. I modelli LT a 8 vie sono forniti di serie con connessioni laterali filettate sull'albero e sulla carcassa e sono disponibili con guarnizioni a faccia con O-ring sull'albero opzionali per il montaggio a filo.

Caratteristiche principali

• Costruzione completamente in alluminio (carcassa anodizzata)
• Otto passaggi indipendenti per il trasferimento simultaneo di diversi fluidi
• Connessioni laterali filettate standard su albero e carcassa
• Guarnizioni a faccia con O-ring opzionali per montaggio a filo (da specificare in ordine)
• Si integra direttamente con anelli collettori elettrici standard per il trasferimento combinato di fluido ed elettricità
• Montaggi di interfaccia opzionali: flangia sull'albero e flangia sulla carcassa

Configurazioni (modelli selezionati)
Cod. | Connessione | Diametro passaggio | Diametro | Lunghezza | Foro passante | Coppia min.
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

Opzioni e integrazione

• Opzioni di collegamento dell'albero: connessioni laterali filettate standard; guarnizioni a faccia con O-ring non filettate opzionali per montaggio a filo; fori di montaggio interfaccia filettati; fori di lavorazione (tappati).
• Montaggio interfaccia opzionale: flangia sull'albero e flangia sulla carcassa.
• Integrazione con anelli collettori elettrici disponibile per combinare il trasferimento di fluidi con alimentazione elettrica, segnali e/o dati.

Note tecniche

• Fluidi idonei: Aria/Gas (principale). L'uso di fluidi liquidi non è raccomandato per questo prodotto; selezionare una linea di prodotti DSTI alternativa se sono richiesti fluidi liquidi.
• La portata massima di vuoto e le condizioni di temperatura influenzano la selezione delle tenute e la vita operativa.
• I valori di coppia minima elencati si basano su pressione zero con fluidi olio/idraulici (o aria/gas per la serie SPS). La coppia richiesta può essere maggiore con altri tipi di fluidi o in funzionamento a secco.

Specifiche tecniche

• Pressione massima: 600 PSI [40 BAR]
• Velocità massima: 500 RPM
• Vuoto massimo: 30 in Hg
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipi di connessione (tipico): NPT, BSPT
• Fluidi idonei: Aria / Gas (principale). Fluidi liquidi non consigliati per questo prodotto.
• Materiale / Finitura della carcassa: Alluminio (anodizzazione blu)
• Materiale / Finitura dell'albero: Alluminio (nichel chimico)
• Opzioni di collegamento albero: connessioni laterali filettate (standard), guarnizioni a faccia con O-ring opzionali per montaggio a filo, fori di montaggio interfaccia filettati, fori di lavorazione (tappati)
• Applicazioni tipiche: automazione, robotica e altri sistemi rotanti che richiedono più passaggi fluidi indipendenti
