Giunto rotante per vuoto LT Series

per ariaper gasa 2 passaggi

Descrizione

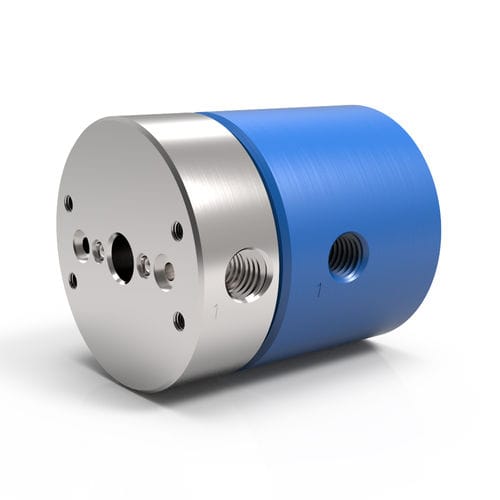

I giunti rotanti a 2 passaggi della LT Series sono progettati per l'uso con aria, gas e vuoto e sono adatti ad applicazioni di automazione e robotica che richiedono un trasferimento fluido compatto e leggero. Questi giunti presentano una costruzione completamente in alluminio con due passaggi di flusso indipendenti che consentono il trasferimento simultaneo di mezzi diversi. I modelli standard includono connessioni laterali filettate sull'albero e sulla carcassa; sono disponibili in opzione guarnizioni con tenuta facciale a O-ring per montaggio a filo (specificare all'ordine). Le unità LT Series sono progettate per integrarsi con anelli collettori elettrici standard per il trasferimento combinato di fluido ed elettricità.

Caratteristiche chiave

• Due passaggi di flusso indipendenti che permettono il trasferimento simultaneo di mezzi differenti
• Design compatto e leggero adatto a sistemi di automazione e robotica
• Carcassa in alluminio con anodizzazione blu
• Albero in alluminio con nichel chimico
• Connessioni laterali filettate standard; guarnizioni facciali a O-ring non filettate opzionali per montaggio a filo
• Progettato per integrazione con anelli collettori elettrici per interfacce combinate fluido/elettricità

Configurazioni (esempi)
Cod. | Connessione | Dimensione passaggio | Diametro | Lunghezza | Foro passante | Coppia min.
LT-2121 [LTM-2121] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 2.596" [65.939 mm] | 0.375" [9.525 mm] | 3 in-lbs [0.34 Nm]
LT-2321 [LTM-2321] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 4.624" [117.45 mm] | 0.375" [9.525 mm] | 8 in-lbs [0.9 Nm]

Note

• I valori di coppia minima sono misurati a pressione zero con mezzi olio/impianto idraulico (o aria/gas per la serie SPS). La coppia richiesta per la rotazione può aumentare con altri tipi di media o in condizioni di funzionamento a secco.
• La vita operativa dipende dalla velocità di rotazione e dal ciclo di utilizzo; il funzionamento continuo vicino alla velocità massima riduce la durata.
• Le applicazioni con temperature superiori a 220°F (105°C) o con acqua superiore a 212°F (100°C) richiedono materiali di tenuta alternativi.

Specifiche tecniche

• Serie / Modello: LT Series (2 passaggi)
• Pressione massima (standard per i modelli LT 2 passaggi): 600 PSI [40 BAR]
• Velocità massima: 500 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0°F a 220°F [-18°C a 105°C]
• Mezzi idonei: Aria / Gas (i mezzi liquidi non sono raccomandati per questa linea)
• Tipi di connessione (tipici): NPT e BSPT (connessioni laterali filettate standard)
• Materiale e finitura corpo: Alluminio (anodizzazione blu)
• Materiale e finitura albero: Alluminio (nichel chimico)
• Opzioni di collegamento albero: Connessioni laterali filettate standard; opzionali guarnizioni facciali a O-ring non filettate per montaggio a filo; fori di montaggio con interfaccia filettata; fori lavorati (tappati)
• Costruzione: Alluminio integrale, due passaggi di flusso indipendenti
• Applicazioni tipiche: Automazione, robotica, trasferimento pneumatico e a vuoto dove sono richiesti giunti rotanti 2 passaggi compatti
• Documentazione disponibile: Catalogo prodotto e manuale di installazione/montaggio (vedere download prodotto)
