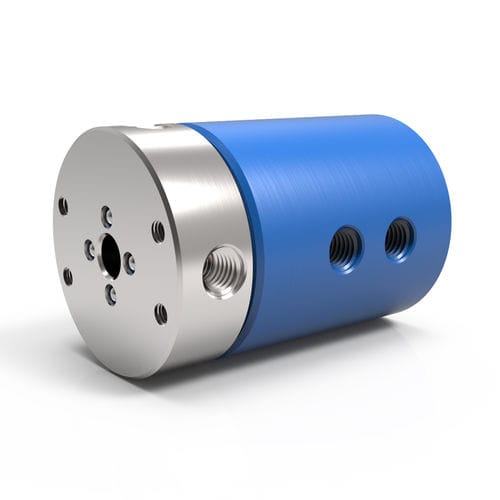

Giunto rotante per aria LT Series

per gasper vuotoa 4 passaggi

Descrizione
I giunti rotanti a 4 vie LT Series sono progettati per applicazioni con aria, gas e vuoto nei sistemi di automazione e robotica. Queste unità compatte e leggere presentano una costruzione completamente in alluminio e quattro passaggi indipendenti che consentono il trasferimento simultaneo di diversi fluidi. I modelli LT includono collegamenti filettati laterali standard sull'albero e sull'alloggiamento; sono disponibili guarnizioni con O-ring sull'estremità dell'albero per montaggio a filo (da specificare in ordine). La serie LT è progettata per integrarsi con anelli collettori elettrici standard per combinare trasferimento di fluido con alimentazione elettrica, segnale e dati.

Punti salienti

• Costruzione completamente in alluminio (alloggiamento e albero)
• Quattro passaggi indipendenti per trasferimento simultaneo dei fluidi
• Design compatto e leggero per applicazioni di automazione e robotica
• Standard: collegamenti filettati laterali su albero e alloggiamento
• Opzionale: guarnizioni con O-ring per montaggio a filo (non filettato)
• Compatibile con anelli collettori elettrici standard per soluzioni combinate fluido/elettrico
• Principalmente destinato ad aria/gas e vuoto (non si raccomandano fluidi liquidi)

Prestazioni

• Pressione massima (LT Series): 600 PSI [40 BAR]
• Velocità massima (LT Series): fino a 500 RPM (dipende dalla configurazione)
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipi di connessione (standard): NPT e BSPT con filettatura laterale; guarnizioni con O-ring opzionali per montaggio a filo
• Passaggi: quattro passaggi indipendenti

Configurazioni (selezionate)

• LT-2141 (LTM-2141): 1/8"-27 NPT (Rc1/8"-28 BSPT) — Dimensione passaggio 0,156" [3,962 mm], Diametro 2,187" [55,55 mm], Lunghezza 3,314" [84,176 mm], Foro passante 0,375" [9,525 mm], Coppia minima 4 in-lbs [0,45 Nm]
• LT-2341 (LTM-2341): 3/8"-18 NPT (Rc3/8"-19 BSPT) — Dimensione passaggio 0,375" [9,525 mm], Diametro 3,437" [87,3 mm], Lunghezza 6,284" [159,614 mm], Foro passante 0,375" [9,525 mm], Coppia minima 12 in-lbs [1,36 Nm]

Note e avvertenze
Sono forniti dati pressione vs. coppia e pressione vs. velocità per la caratterizzazione delle prestazioni (grafici disponibili nella pagina prodotto). Non si raccomandano fluidi liquidi per questi modelli. Tutti i valori tecnici dipendono dai parametri dell'applicazione; la vita utile operativa dipende dalla velocità di rotazione e dal ciclo di lavoro. Le applicazioni con temperature superiori a 220° F (105° C) richiedono materiali di tenuta alternativi. L'uso di acqua a temperature superiori a 212° F (100° C) richiede materiali di tenuta adeguati.

Specifiche tecniche

• Serie / Modello: LT Series
• Pressione massima: 600 PSI [40 BAR]
• Velocità massima: 500 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipi di collegamento: NPT e BSPT (connessioni laterali filettate standard); guarnizioni con O-ring opzionali per montaggio a filo
• Materiale dell'alloggiamento: Alluminio (anodizzazione blu)
• Materiale dell'albero: Alluminio (finitura nichel chimico)
• Passaggi: quattro passaggi indipendenti
• Montaggio interfaccia opzionale: flangia albero e flangia alloggiamento
• Opzioni di collegamento albero: connessioni laterali filettate; guarnizioni O-ring non filettate; fori di montaggio filettati; fori di lavorazione (tappati)
• Mezzi idonei: Aria/Gas e vuoto (non si raccomandano liquidi)
• Esempi di coppia minima: LT-2141 = 4 in-lbs [0,45 Nm]; LT-2341 = 12 in-lbs [1,36 Nm] (esempio a pressione zero)
