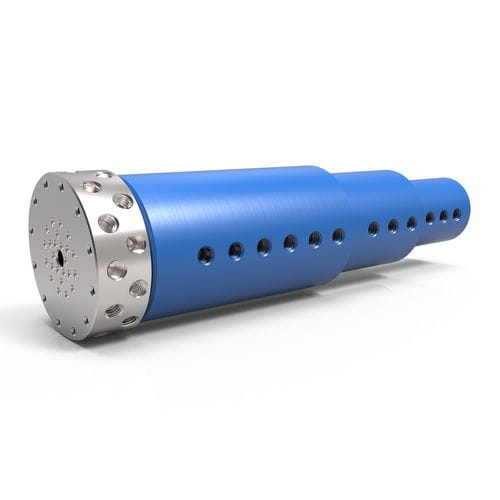

Giunto rotante per vuoto LT Series

per ariaper gasa 24 passaggi

Panoramica
Le unioni rotanti LT Series a 24 passaggi sono progettate per applicazioni ad aria, gas e vuoto in automazione e robotica. Queste unità compatte e leggere presentano una costruzione completamente in alluminio con 24 passaggi di flusso indipendenti che consentono il trasferimento simultaneo di diversi fluidi. I modelli standard includono connessioni filettate laterali su albero e corpo; sono disponibili in opzione gole con tenuta a faccia O‑ring per il montaggio a filo (specificare in ordine). Le unità LT Series sono progettate per integrazione diretta con anelli collettori elettrici per il trasferimento combinato di fluido ed elettricità.

Caratteristiche principali

• Costruzione: Corpo e albero in alluminio
• Passaggi: 24 passaggi di flusso indipendenti
• Connessioni standard: Connessioni laterali filettate su albero e corpo (NPT/BSPT tipiche)
• Montaggio albero opzionale: Gole con tenuta a faccia O‑ring per montaggio a filo (specificare in ordine)
• Integrazione elettrica: Progettato per integrazione con anelli collettori elettrici

Pressione massima — Tabella per serie
Pressione max. | Serie
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Altri — Soluzioni personalizzate disponibili

Velocità massima — Tabella per serie
Vel. max. | Serie
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Altri — Soluzioni personalizzate disponibili

Tipi di connessione — Tabella per serie
Tipo di connessione | Serie
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Pressione media — HPS
Altri — Soluzioni personalizzate disponibili

Fluidi idonei — Tabella per serie
Fluidi idonei | Serie
Aria/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chimici — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Acqua DI/rubinetto — GPS, SCS, HPS
Grado alimentare — SCS
Olio/Idraulico — SE, GP, GPS, SCS, HVH, HPS
Vapore — Soluzioni personalizzate
Acqua/Glicole — SE, GP, GPS, SCS, HPS
Altri — Soluzioni personalizzate disponibili

Configurazioni (esempio di codice)
Cod. | Connessione | Dimensione passaggio | Diametro | Lunghezza | Foratura | Coppia min.* | Download
LT‑21241 [LTM‑21241] | 1/8"‑27 NPT [Rc1/8"‑28 BSPT] | 0.156" [3.962 mm] | 3.438" [87.325 mm] | 13.950" [354.331 mm] | 0.375" [9.525 mm] | 18 in‑lbs [2.03 Nm] | Download disponibili (catalogo, installazione/montaggio, disegno modello, DWG, STEP)

Note dalla tabella di configurazione
*Coppia minima indicata per la rotazione a pressione zero con mezzo olio/idraulico (o aria/gas per SPS). La coppia richiesta può aumentare con altri fluidi o in funzionamento a secco; consultare il produttore per requisiti specifici in fase di ordine.

Grafici pressione / prestazioni
Sono forniti dati Pressione vs Coppia e Pressione vs Velocità per i modelli LT; file grafici disponibili nella documentazione prodotto.

Opzioni e personalizzazioni

• Gole con tenuta a faccia O‑ring sull'albero in opzione per montaggio a filo (specificare in ordine)
• Montaggio con flangia dell'albero e flangia del corpo disponibili come opzioni
• Integrazione opzionale con vari anelli collettori elettrici per trasferimento combinato di fluido e segnali/elettricità
• Modifiche su misura per adattare i prodotti standard ai requisiti del progetto

Note applicative importanti

• Il modello LT Series a 24 passaggi è destinato principalmente ad aria, gas e vuoto; i fluidi liquidi non sono raccomandati per questa serie (selezionare un'altra serie o consultare per applicazioni liquide).
• Tutti i valori tecnici dipendono dai parametri applicativi; la durata operativa dipende dalla velocità di rotazione e dal ciclo di lavoro.
• Temperature superiori a 220°F (105°C) richiedono materiali di tenuta alternativi; l'acqua sopra 212°F (100°C) richiede anch'essa guarnizioni alternative.

Specifiche tecniche

• Serie: LT Series
• Numero di passaggi: 24 passaggi di flusso indipendenti
• Materiale e finitura del corpo: Alluminio (anodizzazione blu)
• Materiale e finitura dell'albero: Alluminio (nichel chimico)
• Pressione massima (modello tipico LT): 600 PSI [40 BAR]
• Velocità massima (modello tipico LT): 500 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0°F a 220°F [-18°C a 105°C]
• Tipi di connessione standard: NPT (standard), BSPT; altre connessioni disponibili a seconda della serie
• Orientamento delle connessioni: Connessioni laterali filettate su albero e corpo (tappate se specificate gole con tenuta a faccia O‑ring)
• Opzioni di connessione dell'albero: Connessioni laterali filettate, gole non filettate con O‑ring opzionali, fori di montaggio filettati, fori lavorati (tappati)
• Fluidi consigliati: Aria/Gas (fluidi liquidi non raccomandati per LT Series)
