Giunto rotante per vuoto LT Series

per gasper ariaa 12 passaggi

Panoramica

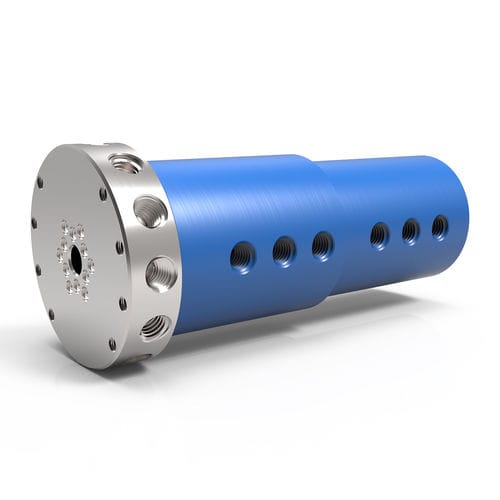

I giunti rotanti LT Series a 12 passaggi sono progettati per applicazioni di aria, gas e vuoto nei sistemi di automazione e robotica. Costruiti principalmente in alluminio con corpo anodizzato blu, questi giunti compatti offrono dodici passaggi indipendenti per trasferire simultaneamente più fluidi. I modelli standard prevedono raccordi laterali filettati su albero e corpo; sono disponibili su richiesta guarnizioni di faccia con O‑ring per montaggio a filo, da specificare in fase d'ordine. La serie LT si integra con anelli collettori elettrici per il trasferimento combinato di fluidi ed elettricità.

Caratteristiche principali

• Costruzione completamente in alluminio (corpo: anodizzazione blu)
• Dodici passaggi indipendenti per il trasferimento simultaneo di più mezzi
• Design compatto e leggero, adatto ad automazione e robotica
• Raccordi laterali filettati standard su albero e corpo; guarnizioni di faccia O‑ring opzionali per montaggio a filo
• Albero: alluminio (finitura nichel chimico)
• Compatibile con anelli collettori elettrici per trasferimento combinato

Prestazioni
Pressione massima
600 PSI [40 BAR] (LT Series)

Velocità massima
500 RPM (LT Series)

Vuoto massimo
30 HG

Intervallo di temperatura
0° F a 220° F [-18° C a 105° C]

Fluidi idonei
Aria/Gas (LT Series). Non si raccomanda l'uso di fluidi liquidi per questo prodotto.

Opzioni di pressione

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000–20.000 PSI [345–1.375 BAR] — disponibile nelle serie ad alta pressione (SE, GP, GPS, HVH, HPS) o su misura

Opzioni di velocità

• 20–500 RPM a seconda della serie (SPS, LT, SE, GP, GPS, SCS, HVH, HPS)
• Valutazioni di velocità personalizzate disponibili

Tipi di connessione

• Connessioni laterali filettate NPT, BSPT (standard per LT)
• Altri standard: BSPP, ASME‑BPE, SAE‑ORB o su richiesta

Connessione albero e opzioni di montaggio

• Connessioni laterali filettate standard (tappi se selezionata l'opzione O‑ring face seal)
• Guarnizioni di faccia O‑ring non filettate opzionali per montaggio a filo (specificare in ordine)
• Fori di montaggio filettati, montaggio su flangia albero o flangia corpo
• Fori di lavorazione sempre tappati per lavorazioni personalizzate

Materiali

• Corpo: Alluminio (anodizzazione blu)
• Albero: Alluminio (nichel chimico)

Configurazioni (estratto)

• LT-21121 (LTM-21121) — 1/8"-27 NPT [Rc1/8"-28 BSPT], diametro passaggio 0.156" [3.962 mm], diametro 2.937" [74.6 mm], lunghezza 6.806" [172.873 mm], foro passante 0.375" [9.525 mm], coppia min. 8 in‑lbs [0.9 Nm]
• LT-23121 (LTM-23121) — 3/8"-18 NPT [Rc3/8"-19 BSPT], diametro passaggio 0.375" [9.525 mm], diametro 4.438" [112.725 mm], lunghezza 14.070" [357.379 mm], foro passante 0.440" [11.176 mm], coppia min. 32 in‑lbs [3.62 Nm]

Note e avvertenze

• Non è raccomandato l'uso di fluidi liquidi nella serie LT; selezionare una serie diversa se sono richiesti liquidi.
• I valori tecnici dipendono dai parametri applicativi; la vita operativa varia in funzione della velocità di rotazione e del ciclo di lavoro.
• Applicazioni con temperature superiori a 220° F (105° C) o acqua sopra 212° F (100° C) richiedono materiali di tenuta alternativi — consultare il produttore.

Specifiche tecniche

• Prodotto: LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• Pressione massima: 600 PSI [40 BAR]
• Velocità massima: 500 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Materiale corpo: Alluminio (anodizzazione blu)
• Materiale albero: Alluminio (nichel chimico)
• Connessioni standard: NPT, BSPT (laterali filettate)
• Opzioni di montaggio: Flangia albero, flangia corpo, guarnizioni O‑ring per montaggio a filo
• Fluidi idonei: Aria / Gas (liquidi non raccomandati)
• Documenti disponibili: Catalogo LT Series; Installation & Mounting (PDF)
