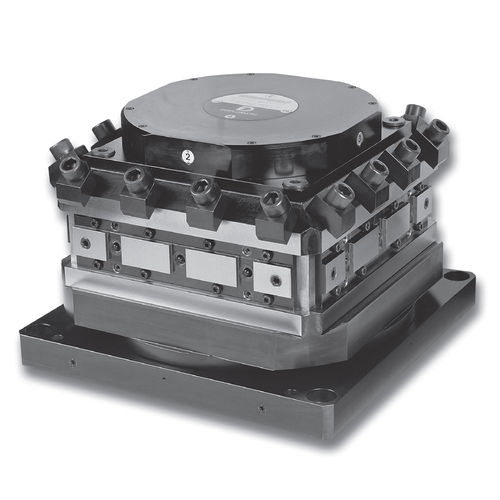

Torretta porta utensile verticale TRM-S Series

asse verticaleidraulicaservocomandata

TRM-S serie 20 TORRETTE PER SERVOMOTORI AD ASSE VERTICALE PORTAUTENSILI DI SERRAGGIO DIN 69881-1 TRM-S / serie 20 CIRCUITO DEL REFRIGERANTE "4 POSIZIONI Ogni torretta ha due ingressi per il refrigerante, rispettivamente R e R1, montati sulla piastra di base. Il refrigerante passa dalla base all'alloggiamento della torretta attraverso le due valvole V e V1. Sul montante dell'utensile sono presenti le uscite del refrigerante: - Raffreddamento esterno attraverso i fori di uscita sulla parte superiore del montante dell'utensile R U ; R1 U1 U1. - Raffreddamento interno direttamente sul portautensili attraverso le valvole E. Il funzionamento della valvola "E" è disegnato in fig. 3 e 4. Fig. 3 senza portautensili (valvola chiusa) Fig. 4 con portautensili (valvola aperta) Cambiando la posizione delle valvole di intercettazione F1, F2, F3, F4 è possibile variare l'uscita del refrigerante ottenendo le seguenti configurazioni : R E2 R1 E3 R E1 R1 E2 Le torrette vengono normalmente fornite con tutte le valvole F* montate all'interno, cioè con il circuito del refrigerante interno tutto chiuso. "6" POSIZIONI Le torrette di posizione TRM-S-6 hanno un solo ingresso per il refrigerante (R) montato sulla piastra di base. La posizione (R1) è inserita e non deve essere utilizzata. Il refrigerante passa attraverso la base fino all'alloggiamento della torretta attraverso la valvola V1. Sul montante dell'utensile sono presenti le uscite del refrigerante: - Raffreddamento esterno attraverso i fori di uscita sulla parte superiore del montante dell'utensile R U. - Raffreddamento interno direttamente sul portautensili attraverso la valvola E.
