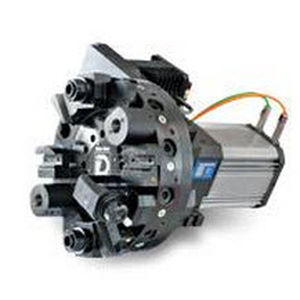

Torretta porta utensile a disco ODT-N Series

assialeelettromeccanicamodulare

ODT-N * serie 50 DISPOSITIVO UTENSILE AD AZIONAMENTO MODULARE PER L'ACCOPPIAMENTO DEL SISTEMA ASSIALE DIN 1809 PRINCIPIO MODULARE Il dispositivo ODT-N è un modulo che può essere applicato esternamente alle torrette standard DM, SM o BSV-N, che avviene nello spazio tra il disco e l'alloggiamento della torretta normalmente utilizzato per il gruppo refrigerante. CARATTERISTICHE PRINCIPALI Il nuovo dispositivo modulare della serie ODT-N/50, è stato sviluppato applicando rigorosamente la tecnica del Value Engineering, sfruttando i vantaggi della somiglianza di progettazione, del numero ridotto di componenti e di parti comuni, per una progettazione meccanica snella. Sempre sulla base del principio originale, brevettato e ben noto di "innesto automatico senza dispositivi aggiuntivi" della serie precedente, il nuovo design offre un prodotto aggiornato, utilizzando tecnologia avanzata e soluzioni moderne per le accresciute esigenze dei centri di tornitura CNC. - Nessun tempo morto grazie a: - Innesto/disinnesto automatico dell'attacco a tenone (1), solo con il movimento della torretta, senza alcun dispositivo aggiuntivo. - Posizionamento più rapido dell'azzeramento, gestito direttamente dal motore/conducente (2) con alta velocità di azzeramento. - Potente : Alta velocità e coppie trasmissibili. - Caratteristiche avanzate : - Gamma standard di pressione del refrigerante fino a 30 bar. - Funzione di pressurizzazione dell'aria per evitare contaminazioni esterne. - Sistema di lubrificazione centralizzato per cicli pesanti e/o condizioni di lavoro estreme. Importante: Nella serie ODT-N/ 50 l'azzeramento è gestito direttamente dal servomotore, che deve essere dotato di "funzione di orientamento" da parte del CNC. L'abilitazione del driver del motore deve essere sempre "ON", mantenendo la posizione zero per consentire la torretta rotazione.
