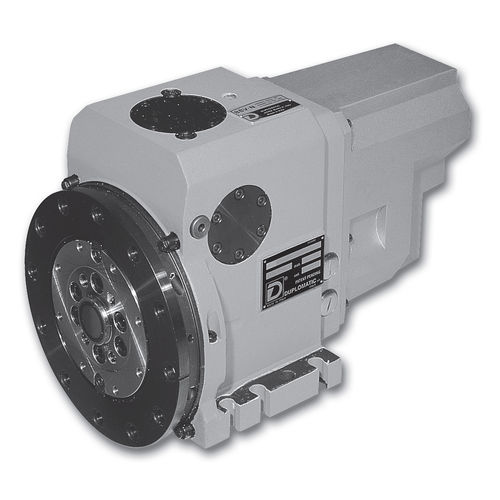

Torretta porta utensile a disco BSV-N

elettromeccanicamodulare

Serie BSV-N 25 TORRETTE ELETTROMECCANICHE DESCRIZIONI DEI CICLI 1. - Segnali Per ottenere un cambio di posizione sulle torrette BSV-N, l'apparecchiatura di controllo (di solito un'apparecchiatura N.C.) deve controllare i componenti menzionati di seguito secondo una sequenza ben definita (vedi schema di cablaggio a pagina 15). - Motore (1) - Freno (3) - Elettromagnete di indicizzazione (4) Per guidare il ciclo di posizionamento sono previsti i seguenti segnali di uscita dalla torretta: - Posizione angolare data dal trasmettitore di posizione angolare (7) - Interruttore di controllo di indicizzazione (5) - Interruttore di comando di blocco (6). 1. - Descrizione della sequenza di funzionamento Questa descrizione si riferisce al ciclo di sequenza: la prima parte dà la sequenza per passare dalla posizione 1 alla posizione 2 con rotazione in senso orario, la seconda parte dà la sequenza per passare dalla posizione 2 alla posizione 12 con rotazione in senso antiorario. Come indicato dal ciclo, i controlli devono essere eseguiti secondo la seguente sequenza: - Disinserire il freno (3) e avviare la rotazione del motore nella direzione desiderata. - Se, come nel caso mostrato dal diagramma, la posizione successiva (pos. 2) è la posizione di Stop, quando il segnale stroboscopico ha raggiunto il livello zero, il solenoide (4) deve essere eccitato. In caso di passaggio dalla posizione 2 alla posizione 12, attendere la lettura che segnala il passaggio sulla pos. 1 poi, poiché la successiva è la posizione di Stop, attendere che il prossimo segnale stroboscopico raggiunga il livello zero e (solo in quel momento) dare tensione al solenoide (4). N.B.: Il tempo di ritardo massimo tra la lettura del segnale stroboscopico e l'eccitazione del solenoide (4) non può superare i valori R1 indicati in tabella.
