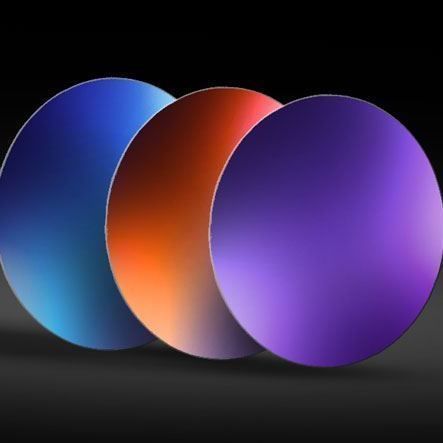

Filtro ottico ad infrarossi vicini #23-6 series

di interferenza

Panoramica
I filtri notch Everix Ultra-Thin OD 4.0 sono filtri interferenziali a film sottile estruso, flessibili e poco sensibili ai graffi, che forniscono un blocco OD 4 nelle bande visibile e vicino infrarosso. Offrono prestazioni di trasmissione e blocco paragonabili a molti filtri in ossido duro mantenendo un profilo di banda di rigetto stretto. Adatti per integrazione in dispositivi medici portatili, strumenti di misura e dispositivi ottici dove il peso ridotto e la lunghezza del percorso ottico sono vincoli di progetto.

Caratteristiche principali

• Opzioni di spessore massimo: 300 µm e 400 µm
• Costruzione estrusa a film sottile, flessibile e resistente ai graffi
• Profili spettrali di rigetto netti simili ai filtri in ossido duro

Specifiche comuni
Diametro (mm): 12,50
Tolleranza dimensionale (mm): ±0,15
Apertura utile (%): >90
Densità ottica (media): OD 4
Trasmissione (media): >85%
Tolleranza lunghezza d'onda centrale (CWL): ±2%

Varianti disponibili (esempi)

• 405 nm — intervallo di trasmissione: 375–1200 nm — spessore max: 300 µm
• 457 nm — 375–1200 nm — 300 µm
• 473 nm — 375–1200 nm — 300 µm
• 488 nm — 400–1200 nm — 300 µm
• 514 nm — 400–1200 nm — 300 µm
• 532 nm — 400–1200 nm — 300 µm
• 577 nm — 400–1200 nm — 300 µm
• 633 nm — 400–1200 nm — 300 µm
• 642 nm — 400–1200 nm — 300 µm
• 658 nm — 400–1200 nm — 300 µm
• 685 nm — 400–1200 nm — 300 µm
• 808 nm — 450–1200 nm — 400 µm
• 980 nm — 525–1200 nm — 400 µm
• 1064 nm — 600–1300 nm — 400 µm

Dettagli del prodotto
Progetti personalizzati, diametri aggiuntivi e configurazioni specifiche sono disponibili direttamente presso Everix. Consultare la scheda tecnica per curve spettrali e disegni meccanici dettagliati.

Specifiche tecniche

• Diametro: 12,50 mm
• Tolleranza dimensionale: ±0,15 mm
• Apertura utile: >90%
• Densità ottica (media): OD 4
• Trasmissione (media): >85%
• Tolleranza lunghezza d'onda centrale: ±2%
• Opzioni di spessore massimo: 300 µm e 400 µm
• Costruzione: film sottile estruso, flessibile e resistente ai graffi
• Applicazioni tipiche: dispositivi medici portatili, strumenti di misura e dispositivi ottici che richiedono basso peso e percorso ottico ridotto
