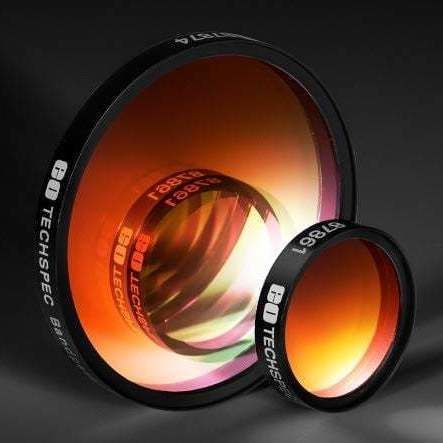

Filtro ottico passa-banda #86-966

in vetroper sistema di visione per macchineper microscopia

Panoramica del prodotto
TECHSPEC® Filtri passa-banda a rivestimento duro OD 4.0 50 nm progettati per sistemi di imaging quali ispezione visiva industriale, microscopia a fluorescenza e strumenti biotech/analitici. Questi filtri su singolo substrato offrono blocco fuori banda profondo e alta trasmissione per migliorare il rapporto segnale/rumore.

Caratteristiche principali

• Alta trasmissione con blocco fuori banda profondo (OD medio ≥4.0)
• Larghezza di banda nominale 50 nm (specifica famiglia tipica: ~45 nm)
• Disponibili in lunghezze d'onda centrali VIS e IR e in vari diametri
• Costruzione a rivestimento duro per pendenze spettrali più ripide e prestazioni costanti

Nota sulle prestazioni
Ottimizzati per prestazioni spettrali piuttosto che per elevata soglia di danneggiamento laser. LIDT tipico: ~1 J/cm2 @ 532 nm, 10 ns.

Specifiche comuni

• Costruzione: montato in anello anodizzato nero; spessore di montaggio 5.0 ±0.1 mm
• Angolo di incidenza: 0° (nominale)
• Densità ottica (media): ≥4.0
• Substrato: vetro ottico; Rivestimento: hard coated; Qualità superficiale: 80-50
• Larghezza di banda (FWHM): famiglia nominale 50 nm (voce tabella tipica 45 nm)
• Intervallo di blocco (esempio): 200–1200 nm
• Durabilità: adesione/abrasione/pulizia secondo MIL-PRF-13830B e MIL-C-48497A; ambientale: MIL-STD-810H (umidità, temperatura)

Applicazioni

• Ispezione visiva industriale
• Microscopia a fluorescenza
• Strumentazione biotech e analitica che richiede miglior rapporto segnale/rumore

Informazioni aggiuntive
I filtri TECHSPEC® montati hanno una freccia sul supporto che indica la superficie rivestita (S1); un rivestimento antiriflesso è applicato alla superficie opposta (S2). La famiglia offre più lunghezze d'onda centrali e diametri per adattarsi ai requisiti del sistema di imaging.

Specifiche tecniche

• Famiglia: TECHSPEC® Hard Coated Bandpass Filters
• LIDT tipico: ~1 J/cm2 @ 532 nm, 10 ns
• Spessore montaggio: 5.0 ±0.1 mm; Qualità superficiale 80-50
