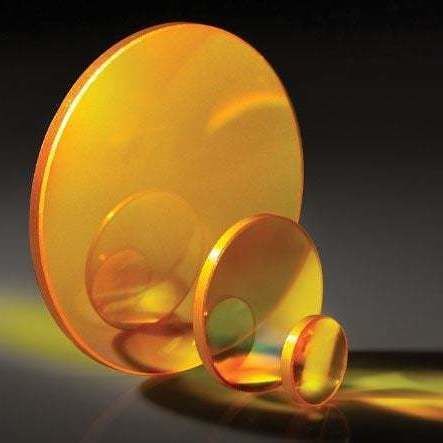

Lente piano-convessa #11-409

in seleniuro di zincoa infrarossiper imaging termico

Panoramica
Le lenti piano-convesse (PCX) in seleniuro di zinco (ZnSe) TECHSPEC® sono progettate per focalizzazione e collimazione nelle bande infrarosse a media e lunga lunghezza d'onda. Prodotte da Coherent®, utilizzano ZnSe per infrarossi con assorbimento volumetrico <0,0005 cm^-1 a 10,6 µm. Disponibili non rivestite o con rivestimenti antiriflesso broadband (es.: doppia banda 3–12 µm e 8–12 µm ottimizzato per laser CO2 e camere termiche). Le distanze focali effettive vanno da 12,7 mm a 250 mm su una famiglia di tre diametri.

Caratteristiche

• Progettazione Edmund Optics®, produzione Coherent®
• Substrato ZnSe di prima qualità con bassa assorbimento volumetrico
• Disponibile non rivestita o con opzioni di rivestimento AR broadband (es.: BBAR 3000–12000 nm, BBAR 8000–12000 nm)

Informazioni tecniche (rivestimento / punti chiave di trasmissione)
SELENIURO DI ZINCO CON RIVESTIMENTO AR
Esempi tipici di progetto di rivestimento e trasmissione per ZnSe con BBAR a 0° AOI:

• BBAR (3000–12000 nm): Ravg < 5,0 % @ 3–12 µm
• BBAR (8000–12000 nm): Ravg ≤ 0,5 % @ 8–12 µm

Gestione speciale
Queste ottiche richiedono una gestione speciale per evitare danni e preservare le prestazioni nel tempo. Pulire e stoccare secondo le raccomandazioni del produttore. Il seleniuro di zinco è un materiale tossico; utilizzare dispositivi di protezione individuale appropriati (guanti in gomma o plastica) per evitare la contaminazione e seguire le procedure di sicurezza locali.

Note

• II-VI Incorporated è ora Coherent Corp.

Specifiche tecniche

• Substrato: Coherent® Infrared ZnSe
• Coefficiente di assorbimento volumetrico: <0,0005 cm^-1 @ 10,6 µm
• Qualità della superficie: 40-20
• Rugosità superficiale: <50 Å RMS
• Irregolarità (P-V) @ 10,6 µm: < λ/20
• PV (Power) @ 10,6 µm: λ/10
• PV @ 632,8 nm: λ
• Opzioni di rivestimento: non rivestita o AR broadband (es.: 3–12 µm, 8–12 µm)
• Diametri disponibili: famiglia di tre diametri
• Distanze focali effettive disponibili: 12,7 mm a 250 mm (varia in base all'articolo a stock)
• Gestione: smusso protettivo se necessario; DPI e precauzioni raccomandati per la tossicità del materiale
