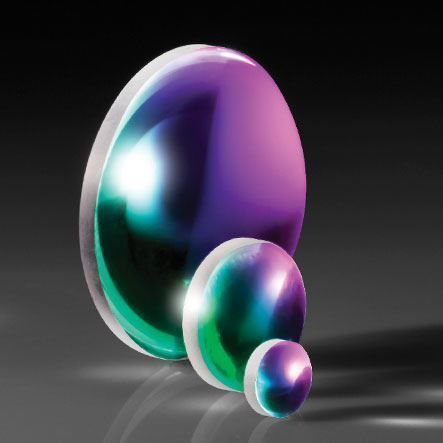

Lente piano-convessa #25 series

in silice fusaper laser

Panoramica
Le lenti plano-convesse (PCX) in silice fusa TECHSPEC® con rivestimento laser-line V-Coat sono ottimizzate per la massima trasmissione alla lunghezza d'onda di progetto 785 nm. Progettate per sorgenti laser a bassa potenza HeNe, diodo e Nd:YAG, queste lenti impiegano rivestimenti antiriflesso V-Coat specifici per linee laser con riflettanza massima <0,25% per superficie alla lunghezza d'onda di progetto, riducendo le perdite di riflessione in sistemi ottici multi-elemento.

Caratteristiche principali

• <0,25% riflessione massima per superficie a 785 nm (R_abs <0,25% @ 785 nm)
• Gamma diametri: 5 mm – 50 mm
• Gamma EFL: 10 mm – 250 mm
• Substrato: silice fusa
• Rivestimento V-Coat laser-line ottimizzato per 785 nm (altre opzioni: 405, 532, 1064, 1550 nm)

Specifiche comuni

• Smusso: protettivo se necessario
• Substrato: silice fusa
• Rivestimento: V-Coat 785 nm (laser-line V-Coat AR)
• Specifiche del rivestimento: R_abs <0,25% per superficie @ 785 nm
• Lunghezza d'onda di progetto (DWL): 785 nm
• Gamma diametri: 5 mm a 50 mm
• Gamma EFL: 10 mm a 250 mm
• Tolleranza lunghezza focale: ±1%
• Qualità della superficie: 40-20
• Power (P-V) @ 632,8 nm: 1,5 λ
• Irregolarità (P-V) @ 632,8 nm: λ/4

Applicazioni

• Focalizzazione e accoppiamento per laser a diodi a bassa potenza
• Sistemi laser HeNe
• Sistemi laser Nd:YAG
• Assiemi ottici multi-elemento che richiedono basse riflessioni superficiali a 785 nm

Note
Fornite con smusso protettivo se necessario. I componenti TECHSPEC® sono progettati, specificati o prodotti da Edmund Optics per ottimizzare la trasmissione alla lunghezza d'onda di progetto.
