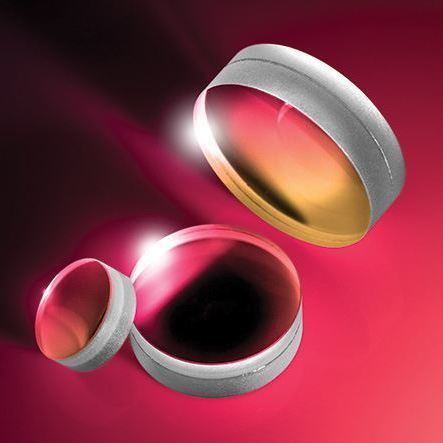

Lente doppia YAG-BBAR

cilindricaacromaticaper laser

Panoramica del prodotto
I doppietti acromatici cementati TECHSPEC® con rivestimento YAG-BBAR sono lenti in due elementi progettate per correggere le aberrazioni sferiche e cromatiche sull'asse. Il rivestimento antiriflesso YAG-BBAR è ottimizzato per 500–1100 nm con <0,25% di riflettività assoluta a 532 nm e 1064 nm; la geometria è studiata per minimizzare la dimensione del punto in illuminazione policromatica. Possono essere utilizzati anche per mettere a fuoco laser Nd:YAG, compresi i fasci di allineamento.

Caratteristiche principali

• Rivestimento AR YAG-BBAR per 500–1100 nm
• Ottimizzato per <0,25% di riflettività assoluta a 532 nm e 1064 nm
• Alternativa economica ai doppietti di messa a fuoco con spazio d'aria

Specifiche comuni (selezionate)

• Centraggio (arcmin): <1
• Smusso: Protettivo se necessario
• Tolleranza lunghezza focale: ±1%
• Lunghezza d'onda di specifica della lunghezza focale: 587,6 nm
• Qualità della superficie: 40-20
• Rivestimento: YAG-BBAR (500–1100 nm)
• Power (P-V) @ 632,8 nm: 1,5 λ
• Irregolarità (P-V) @ 632,8 nm: λ/4
• Intervallo di lunghezze d'onda utilizzabili: 500–1100 nm

Applicazioni previste / tipiche

• Messa a fuoco policromatica quando è richiesta una dimensione del punto minima
• Messa a fuoco di laser Nd:YAG e sistemi laser, inclusi fasci di allineamento
• Sistemi ottici che richiedono prestazioni AR a banda larga dal visibile al vicino IR

Caratteristiche tecniche / Specifiche

• Configurazione: Doppietto acromatico cementato (due elementi ottici cementati)
• Dettagli rivestimento: YAG-BBAR ottimizzato per 500–1100 nm; <0,25% riflettività assoluta a 532 nm e 1064 nm
• Trasmissione: Trasmissione a banda larga su 500–1100 nm
• Lunghezza d'onda di specifica della focale: 587,6 nm
• Tolleranza della lunghezza focale: ±1%
• Centraggio: <1 arcmin
• Qualità della superficie: 40-20 (graffi/fori)
• Power (P-V) @ 632,8 nm: 1,5 λ
• Irregolarità (P-V) @ 632,8 nm: λ/4
• Smusso: Protettivo se necessario
