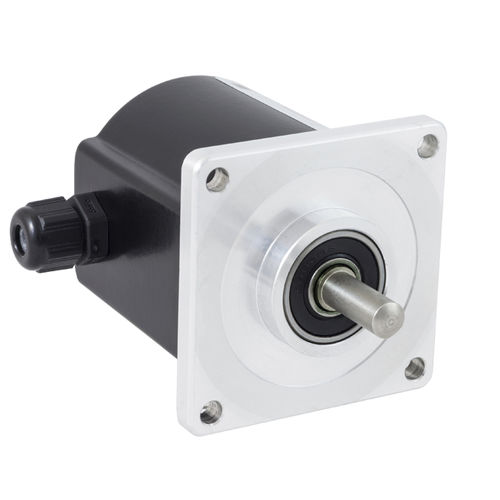

Encoder rotativo incrementale RE620 series

otticocon flangia quadratain alluminio

La gamma di encoder incrementali a flangia quadra di dimensioni 63,5×63,5 mm comprende il tipo RE620, con musone di centratura di diametro 31,75 mm, compatibile con la serie normalizzata internazionale SIZE25, ed il tipo RE650, con musone di centratura di diametro 50 mm. Per entrambi i tipi la custodia è in alluminio. Sono disponibili diverse opzioni per la dimensione dell’albero, per il tipo e la posizione dei collegamenti – a cavo o a connettore, in posizione assiale o radiale, e per le uscite elettroniche. Il numero di impulsi al giro varia da 2 a 12500. In entrambe le versioni è disponibile l’encoder con riferimento di zero (tipo RE621 e RE651). CARATTERISTICHE TECNICHE • - Alimentazione 5/30 Vcc – Assorbimento 30/80 mA • - Frequenza max 100 KHz – 200KHz per impulsi/giro >1250 • - Uscita connettore assiale o radiale completo di parte volante oppure cavo assiale o radiale lunghezza 3 m (1 m per uscita line driver) • - Elettronica di uscita open collector NPN, Push-Pull • - Elettronica di uscita line driver 5 Vcc (alim. 5/30 Vcc), o line driver 5/30 Vcc (alim. 5/30 Vcc) • - Protezione al corto circuito e all’inversione di polarità • - Custodia in alluminio • - Grado di protezione IP65 (optional IP66 con corteco montato sull’albero)
