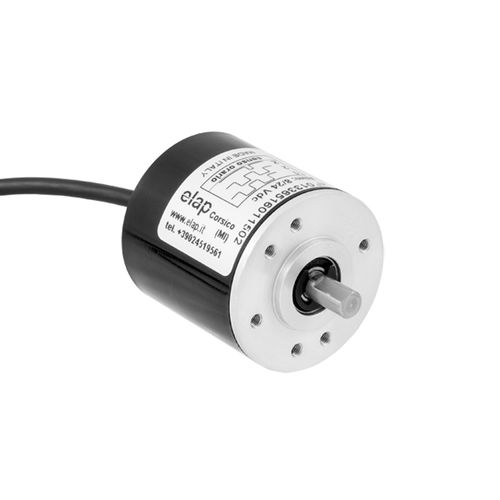

Encoder rotativo incrementale E40 series

otticomagneticoad albero pieno

Compatti nelle dimensioni e precisi nelle prestazioni gli encoder miniaturizzati E40 sono disponibili con diversi tipi di flangia: la serie E40 ha 6 fori di fissaggio sul diametro 30 mm, mentre la serie E40A ne ha 4sul diametro 25,4 mm; la serie E40V dispone di attacco a vite, mentre il tipo E40Q ha la flangia quadra di dimensioni 43×43 mm. Gli encoder serie E40M ed E40S sono predisposti per il fissaggio su motori, rispettivamente tramite albero cavo e supporto elastico antirotazione. Per tutti i tipi il numero di impulsi/giro varia tra 2 e 12500, con riferimento di zero (serie E41) o senza. La versione standard prevede la custodia in materiale plastico ABS con i collegamenti a cavo in posizione assiale o radiale; sono disponibili versioni speciali con connettore. La serie RE40 dispone di custodia in alluminio e pressacavo radiale. CARATTERISTICHE TECNICHE • - Encoder a flangia tonda, corpo diametro 40 mm • - Albero diametro 6 mm optional 4 mm (serie E40/E40A/E40V/E40Q) • - Albero cavo diametro 6 o 8 mm (serie E40M/E40S) • - Alimentazione: 5Vcc o 8/24Vcc • - Numero impulsi/giro: da 2 a 12500 • - Elettronica di uscita: Push-Pull, Open Collector NPN, Line driver 5V (alim.5V), Line driver 5V (alim.8/24V), Line driver 8/24V (alim.8/24V) • - Frequenza max. 100/150 KHz • - Protezione al corto circuito e all’inversione di polarità • - Uscita cavo assiale o radiale lunghezza 1 m, connettore assiale (versioni speciali X..) • - Grado di protezione IP54 • - Custodia in materiale plastico ABS
