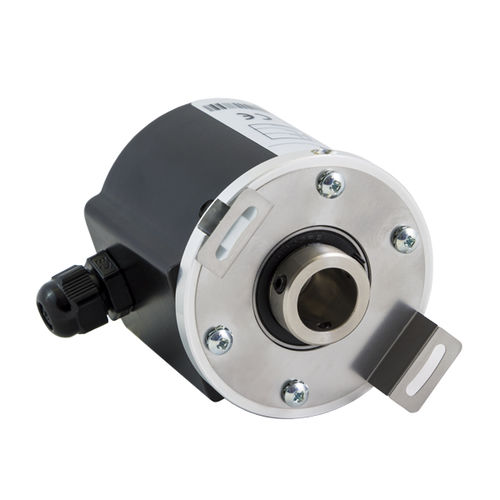

Encoder rotativo incrementale RE4xx series

otticocon albero cavo non traversanteper montaggio su albero

La gamma di encoder incrementali predisposti per montaggio sull’albero di motori comprende diverse varianti meccaniche: RE400, con flangia di diametro 53,5 mm ed RE470, con flangia di diametro 72 mm dispongono di giunto, mentre i tipi RE410 ed RE450 hanno l’albero cavo. La custodia in alluminio offre il grado di protezione IP65. Per tutti i tipi sono disponibili diverse opzioni per il tipo e la posizione dei collegamenti – a cavo o a connettore, in posizione assiale o radiale, e per le uscite elettroniche. Il numero di impulsi al giro varia da 2 a 12500. In tutte le versioni è disponibile l’encoder con riferimento di zero (tipo RE401/RE411/RE451/RE471). CARATTERISTICHE TECNICHE • - Alimentazione 5/30 Vcc – Assorbimento 30/80 mA – Frequenza max 100 KHz / 200 KHz per numero di impusi/giro maggiore di 1250 • - Uscita connettore assiale o radiale completo di parte volante oppure cavo assiale o radiale lunghezza 3 m (1 m per uscita line driver) • - Elettronica di uscita open collector NPN, Push-Pull • - Elettronica di uscita line driver 5 Vcc (alim. 5/30 Vcc), line driver 5/30 Vcc (alim. 5/30 Vcc) • - Protezione al corto circuito e all’inversione di polarità • - Custodia in alluminio • - Grado di protezione IP65
