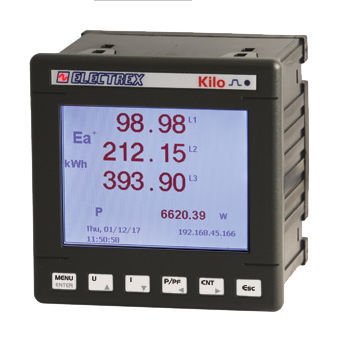

Analizzatore di monitoraggio PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

per rete elettricaper reteindustriale

Sintesi
Power Quality Energy Analyzer & Wi-Fi Web Data Manager con comunicazione Wi‑Fi tramite antenna esterna (cod. PFC3530 inclusa). Analisi qualità energia conforme a EN 50160 ed EN 61000-4-30. Classe di precisione 0,5S e misura delle armoniche singole fino al 51° ordine. Da utilizzare esclusivamente con i TA apribili flessibili serie FCTS (non inclusi). Network bridge tra la porta RJ45 e/o Wi‑Fi e la porta RS485 per comunicazione Modbus con strumenti Electrex nella sottorete.

Inclusi e upgrade presenti

• 2 × PFSU940-01 (Log 8)
• 1 × PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Funzionalità principali
Orologio/calendario astronomico perenne alimentato a batteria e memoria non volatile. Aggiornamento firmware da remoto. Display grafico LCD. 2 ingressi digitali e 2 uscite digitali con comune separato. 1 LED calibrazione. ExpBus per dispositivi esterni (ingressi/uscite e sensori ambientali). Dotato di NFC. Dimensione frontale 96 × 96 mm. Alimentazione 85 ÷ 265 Vac. Conforme a EN 50470-1 e EN 50470-3.

Note d'uso
I dispositivi della serie Kilo possono essere richiesti in diverse configurazioni hardware. Per costruire il codice con le versioni disponibili fare riferimento alla tabella di creazione codice o alla scheda tecnica del prodotto.

Trasformatori di corrente compatibili

• Trasformatori di corrente apribili flessibili serie FCTS

caractéristiques / specifiche tecniche

• Modello: KILO F NET (variante codice PFNK9-FQAD9-121)
• Funzione: Power Quality Energy Analyzer & Web Data Manager
• Comunicazioni: Wi‑Fi (antenna esterna PFC3530 inclusa), RJ45 e RS485 (Modbus)
• Normative qualità energia: EN 50160, EN 61000-4-30
• Precisione: Classe 0,5S
• Armoniche: Armoniche singole fino al 51° ordine
• Compatibilità TA: Uso esclusivo con TA apribili flessibili serie FCTS (non inclusi)
• Network bridge: Bridge tra RJ45 e/o Wi‑Fi e RS485 per comunicazione Modbus con strumenti Electrex
• Upgrade inclusi: 2 × PFSU940-01 (Log 8), 1 × PFSU940-25 (Open Log), PFSU940-05 (Web)
• Orologio / Memoria: Orologio/calendario astronomico perenne alimentato a batteria; memoria non volatile
• Firmware: Aggiornamento firmware da remoto
• Display: LCD grafico
• I/O digitali: 2 ingressi digitali, 2 uscite digitali con comune separato
• Indicatori: 1 LED calibrazione
• Bus di espansione: ExpBus per I/O esterni e sensori ambientali
• Altro: Dotato di NFC
• Dimensioni: 96 × 96 mm
• Alimentazione: 85 ÷ 265 Vac
• Conformità: EN 50470-1 e EN 50470-3
