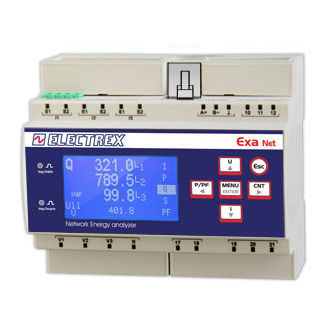

Analizzatore per rete elettrica PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

industrialedi qualità di energiadi energia

Panoramica prodotto
Il PFNE6-FH509-110 EXA F NET D6 H è un analizzatore di energia e Web Data Manager progettato per l'integrazione in sottoreti Modbus industriali. Classe di precisione 0,5S con misurazione delle singole armoniche fino al 51° ordine. Compatibile solo con trasformatori amperometrici apribili flessibili serie FCTS (CT non inclusi). Funziona come bridge di rete tra porta RJ45 e porta RS485 per comunicazione Modbus con altri strumenti Electrex e memorizzazione locale. Include gli upgrade PFSU940-01 (Log 8) e PFSU940-05 (Web). Orologio perenne alimentato a batteria e memoria non volatile per conservazione dei dati. Supporta aggiornamento firmware da remoto e dispone di display grafico LCD per visualizzazione locale.

Caratteristiche principali

• Classe di precisione: 0,5S
• Misurazione delle singole armoniche fino al 51° ordine
• Compatibile esclusivamente con i CT flessibili serie FCTS (CT non inclusi)
• Bridge di rete tra RJ45 (Ethernet) e RS485 per comunicazione Modbus
• Include: PFSU940-01 (Log 8) e PFSU940-05 (Web)
• Orologio perenne a batteria e memoria non volatile per retention dei dati
• Aggiornamento firmware remoto
• Display grafico LCD per letture locali
• Due LED di calibrazione per verifiche on-site
• Interfaccia ExpBus per I/O esterni e sensori ambientali
• Connettività NFC per configurazione e interazione
• Montaggio su guida DIN: occupa 6 moduli
• Alimentazione: 85 ÷ 265 Vac
• Normative: EN 50470-1, EN 50470-3

Note d'uso

• Richiede trasformatori amperometrici apribili flessibili serie FCTS per la misura della corrente; i CT non sono forniti.
• Opera come Web Data Manager e analizzatore di energia; adatto all'integrazione in architetture Modbus tramite bridge RJ45↔RS485 per comunicare con altri dispositivi Electrex e con l'archiviazione centrale.

Specifiche tecniche

• Famiglia modello: serie EXA (variante Exa Net D6), codice PFNE6-FH509-110
• Precisione: classe 0,5S
• Armoniche: singole armoniche fino al 51° ordine
• Alimentazione: 85 ÷ 265 Vac
• Montaggio: guida DIN, larghezza 6 moduli
• Display: LCD grafico
• Connettività: RJ45 (Ethernet), RS485 (Modbus), NFC, ExpBus
• Memoria: memoria non volatile con orologio alimentato a batteria
• Orologio: orologio perenne a batteria
• Indicatori: 2 LED di calibrazione
• Software/firmware: aggiornamento remoto supportato; include Log 8 e Web (PFSU940-01, PFSU940-05)
• Compatibilità: solo con la serie di CT flessibili FCTS
• Norme: EN 50470-1, EN 50470-3
