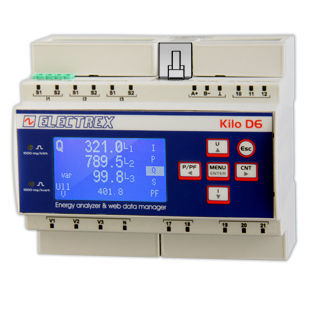

Analizzatore di monitoraggio PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

per rete elettricaindustrialedi qualità di energia

Descrizione
Power Quality Energy Analyzer & Wi‑Fi Web Data Manager PFNK6-FQAD9-121 (KILO F NET, variante D6) con comunicazione Wi‑Fi tramite antenna esterna cod. PFC3530 (inclusa). Analisi della qualità dell'energia conforme a EN 50160 ed EN 61000-4-30. Utilizzabile esclusivamente con i trasformatori di corrente apribili flessibili serie FCTS (non inclusi). Funziona come bridge di rete tra le porte RJ45 e/o Wi‑Fi e la porta RS485 per comunicazione Modbus con strumenti Electrex nella sottorete.

Upgrades inclusi

• 2 x PFSU940-01 (Log 8)
• 1 x PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Funzionalità principali

• Classe di precisione: 0,5S
• Analisi armoniche: singole armoniche fino al 51° ordine
• Orologio/calendario astronomico perenne alimentato a batteria e memoria non volatile
• Aggiornamento firmware da remoto
• Display grafico LCD
• 2 ingressi digitali e 2 uscite digitali con comune separato
• 2 LED per calibrazione
• ExpBus per dispositivi esterni (I/O e sensori ambientali)
• Connettività NFC
• Montaggio su guida DIN, dimensione 6 moduli
• Alimentazione: 85 ÷ 265 Vac
• Conformità: EN 50470-1 e EN 50470-3

Note d'uso
Il dispositivo funge da Web Data Manager con funzioni di logging e gestione dati via web. Per la misura di corrente utilizzare i trasformatori di corrente apribili flessibili serie FCTS (non inclusi). Il kit Wi‑Fi include l'antenna esterna cod. PFC3530. Sono previste altre configurazioni hardware: consultare la scheda tecnica o la tabella di creazione del codice per comporre le versioni diverse.

Caratteristiche / specifiche tecniche

• Codice prodotto: PFNK6-FQAD9-121
• Famiglia prodotto: serie Kilo
• Variante modello: D6 (KILO D6)
• Funzione: Power Quality Energy Analyzer & Web Data Manager
• Comunicazione: RJ45 e Wi‑Fi (antenna esterna cod. PFC3530 inclusa)
• Bridge di rete: tra RJ45/Wi‑Fi e RS485 (Modbus)
• Upgrades inclusi: PFSU940-01 (x2), PFSU940-25 (x1), PFSU940-05
• Standard: EN 50160, EN 61000-4-30
• Classe di precisione: 0,5S
• Analisi armoniche: fino al 51° ordine
• Orologio/memoria: orologio astronomico batterizzato e memoria non volatile
• Display: LCD grafico
• I/O digitali: 2 ingressi digitali, 2 uscite digitali con comune separato
• Indicatori: 2 LED per calibrazione
• Espansione: ExpBus per I/O esterni e sensori ambientali
• Connettività aggiuntiva: NFC
• Montaggio: guida DIN, 6 moduli
• Alimentazione: 85 ÷ 265 Vac
• Conformità: EN 50470-1 e EN 50470-3
• TA compatibili: serie FCTS trasformatori apribili flessibili (non inclusi)
