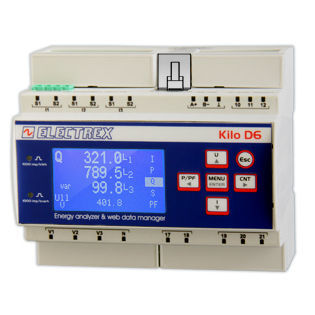

Analizzatore di monitoraggio PFNK6-1QAD9-121 KILO NET WI-FI EDA D6 PQ WEB LOG

per rete elettricadi qualità di energiadi potenza

Presentazione
Power Quality Energy Analyzer e Wi‑Fi Web Data Manager con comunicazione Wi‑Fi tramite antenna esterna cod. PFC3530 (inclusa). Analisi della qualità dell'energia secondo EN 50160 ed EN 61000-4-30. Funzione di ponte di rete tra la porta RJ45 e/o Wi‑Fi e la porta RS485 per comunicazione Modbus con strumenti Electrex nella sottorete. Classe di precisione 0,5S e misura delle singole armoniche fino al 51° ordine. Orologio/calendario astronomico perenne alimentato a batteria e memoria non volatile. Aggiornamento firmware da remoto supportato. Display grafico LCD. Custodia per guida DIN, 6 moduli. Alimentazione 85 ÷ 265 Vac.

Upgrade inclusi

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

I/O e interfacce

• Comunicazione Wi‑Fi tramite antenna esterna (PFC3530 inclusa)
• Porta Ethernet RJ45
• Porta RS485 per comunicazione Modbus (ponte di rete tra RJ45/Wi‑Fi e RS485)
• ExpBus per dispositivi esterni (I/O, sensori ambientali)
• Dotato di NFC

Interfaccia utente e indicatori

• Display grafico LCD
• 2 LED di calibrazione

I/O digitali

• 2 ingressi digitali
• 2 uscite digitali
• Ingressi e uscite digitali con comuni separati

Compatibilità
I trasformatori di corrente compatibili con questa versione della serie Kilo sono disponibili nelle sezioni accessori:

• • Trasformatori di corrente serie split
  • Trasformatori di corrente mini serie split

Normative e conformità

• Analisi qualità energia: EN 50160 ed EN 61000-4-30
• Conformità misurazione: EN 50470-1 ed EN 50470-3

Note
I dispositivi della serie Kilo possono essere forniti in altre configurazioni hardware; le varianti di codice sono definite tramite la tabella di creazione del codice o la scheda tecnica del prodotto.

Caractéristiques / spécifications techniques

• Famiglia modello: serie Kilo
• Denominazione: KILO NET WI-FI EDA D6
• Codice prodotto mostrato: PFNK6-1QAD9-121
• Antenna inclusa: antenna esterna cod. PFC3530 (inclusa)
• Classe di precisione: 0,5S
• Armoniche: singole armoniche fino al 51° ordine
• Orologio/Calendario: astronomico perenne, alimentato a batteria
• Memoria: memoria non volatile
• Firmware: aggiornamento remoto supportato
• Display: LCD grafico
• Ingressi digitali: 2
• Uscite digitali: 2
• Comuni I/O digitali: comune separato per ingressi e uscite
• Calibrazione: 2 LED di calibrazione
• Espansione: ExpBus per dispositivi esterni e sensori ambientali
• Connettività: RJ45 Ethernet, Wi‑Fi, RS485 (Modbus)
• NFC: dotato
• Montaggio: guida DIN, 6 moduli
• Alimentazione: 85 ÷ 265 Vac
• Normative: EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Upgrade inclusi: 2 x PFSU940-01 (Log 8), 1 x PFSU940-25 (Open Log), PFSU940-05 (Web)
