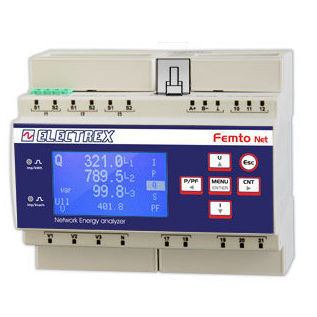

Analizzatore di monitoraggio PFN66-EQ5D9-A21 FEMTO ECT NET D6 PQ WEB LOG 16 CHARTS

per rete elettricaindustrialedi potenza

Descrizione
Analizzatore qualità energia e Web Data Manager per monitoraggio industriale e registrazione dati centralizzata. Analisi della qualità di rete secondo EN 50160 e EN 61000-4-30. Classe di precisione 0,5S con misure di armoniche singole fino al 51° ordine. Progettato per l'uso esclusivo con trasformatori di corrente esterni ECT (non inclusi). Supporta bridging di rete tra RJ45 e RS485 per comunicazione Modbus con altri strumenti Electrex.

Compatibilità e trasformatori di corrente

• Da utilizzare esclusivamente con TA esterni ECT (esempi: PFAE000-01, PFAE000-02, PFAE000-03)
• I trasformatori di corrente della serie Electrex ECT sono compatibili con questa versione Femto D6

Aggiornamenti inclusi

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• 1 x PFSU940-05 Web
• 1 x PFSU940-30 Charts

Funzionalità

• Analisi della qualità di rete secondo EN 50160 e EN 61000-4-30
• Classe di precisione 0,5S
• Misura armoniche singole fino al 51° ordine
• Network bridge tra RJ45 e RS485 per comunicazione Modbus
• Orologio perenne alimentato a batteria e memoria non volatile
• Aggiornamento firmware remoto
• Display grafico LCD
• 2 ingressi digitali e 2 uscite digitali con comuni separati
• 2 LED di calibrazione
• ExpBus per dispositivi esterni (I/O, sensori ambientali)
• Connettività NFC
• Dimensione guida DIN: 6 moduli
• Alimentazione: 85 ÷ 265 Vac
• Conforme a EN 50470-1 e EN 50470-3

Note
I dispositivi della serie Femto D6 possono essere forniti in altre configurazioni hardware. Fare riferimento alla tabella creazione codici o alla scheda prodotto per costruire le diverse versioni. I trasformatori di corrente compatibili sono disponibili nella serie ECT di Electrex.

Specifiche tecniche

• Codice prodotto: PFN66-EQ5D9-A21
• Tipo: Analizzatore qualità energia e Web Data Manager
• Norme per l'analisi: EN 50160; EN 61000-4-30
• Classe di precisione: 0,5S
• Armoniche: armoniche singole fino al 51° ordine
• TA richiesto: TA esterni serie ECT (non inclusi)
• Comunicazione: RJ45 (Ethernet), RS485 (Modbus), bridging tra RJ45 e RS485
• Aggiornamenti inclusi: 2 x PFSU940-01 Log 8; 1 x PFSU940-25 Open Log; 1 x PFSU940-05 Web; 1 x PFSU940-30 Charts
• Memoria/orologio: orologio a batteria, memoria non volatile
• Firmware: aggiornamento remoto supportato
• Display: LCD grafico
• I/O digitali: 2 ingressi digitali, 2 uscite digitali con comuni separati
• Indicatori: 2 LED di calibrazione
• Espansione: ExpBus per I/O esterni e sensori
• Connettività: NFC
• Montaggio: guida DIN, 6 moduli
• Alimentazione: 85 ÷ 265 Vac
• Conformità: EN 50470-1, EN 50470-3
