Sistema di allineamento ottico MDE22885

per dispositivo otticostandard

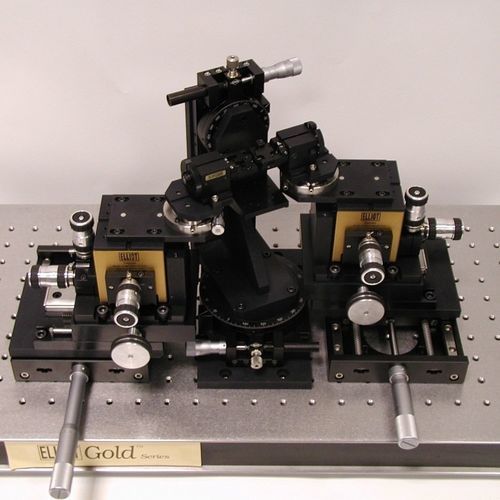

L'MDE22885 è un sistema specializzato per l'allineamento dei SOA (amplificatori ottici a semiconduttore) e di altri dispositivi simili a doppia estremità con sfaccettature angolate. Il sistema comprende due stadi a 5 assi con stadi di flessione della serie Elliot Gold™, piattaforme di base a lunga corsa e un supporto per la rotazione della fibra a 2 assi. L'unità centrale è un supporto per dispositivi di rotazione a 2 assi configurato per il montaggio di dispositivi planari passivi o attivi a uno o più canali. Gli assi lineari degli stadi di flessione possono essere automatizzati con un controller di allineamento E2300 DAli 3 e regolatori piezoelettrici. L'allineamento automatizzato è particolarmente vantaggioso quando si lavora con fibre a lenti. - Design scanalato per facilitare l'inserimento e la rimozione della fibra - Rotazione completa di 360° su tutti gli assi di rotazione - Disponibili azionamenti piezoelettrici per gli assi lineari - Può essere configurato per un angolo di sfaccettatura variabile - Fibra tenuta in morsetti con scanalatura a V - Scanalatura a V standard per 125/250 µm. (Sono disponibili misure personalizzate)
