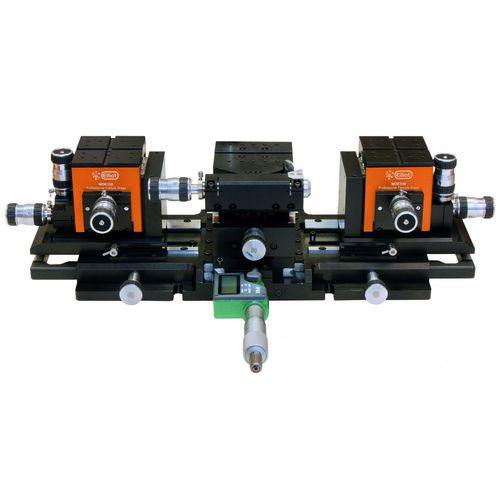

Stazione di lavoro ottica con sei assi di manipolazione indipendenti. Progettata per l'allineamento preciso delle fibre di ingresso e di uscita di un dispositivo a guida d'onda ottica.
- Manipolazione di precisione a 6 assi
- Tutti e 6 gli assi sono realmente indipendenti l'uno dall'altro
- Nessun cross-talk
- Lettura diretta della posizione dell'asse Y della guida d'onda.
- L'azionamento rapido a pignone e cremagliera consente un facile accesso alla stazione di lavoro centrale per un semplice caricamento
- Portatile e stabile, non necessita di un tavolo ottico.
- Incorpora due stadi di flessione XYZ della serie Elliot Gold™ (MDE122) con sensibilità di 20 nm.
Definizione di un nuovo standard nella manipolazione di dispositivi/guide d'onda
L'allineamento di fibre monomodali (US: fibre) a dispositivi fotonici è un compito impegnativo e la gamma di posizionatori di precisione Elliot/Martock è stata originariamente sviluppata per affrontare questa applicazione. Con i dispositivi a guida d'onda ottica a doppia interfaccia, tuttavia, le cose si complicano, in quanto è necessario allineare le fibre (o gli array di fibre) alle due facce di ingresso e di uscita di un dispositivo.
La Workstation MDE881 è stata progettata specificamente per fornire i molteplici gradi di movimento necessari per questo tipo di allineamento critico ed è adatta all'uso con un'ampia gamma di dispositivi e tipi di fibre sia per applicazioni di caratterizzazione che di pigtailing.
La Workstation professionale MDE881 della serie Elliot Gold™ comprende due stadi di flessione XYZ brevettati† montati su una piastra di base, con uno stadio centrale per la rotazione, l'inclinazione e il movimento trasversale. Gli stadi di flessione XYZ sono dotati di regolatori ad alta precisione brevettati††.
---
