Postazione di lavoro industriale MDE883

con tavola rotante

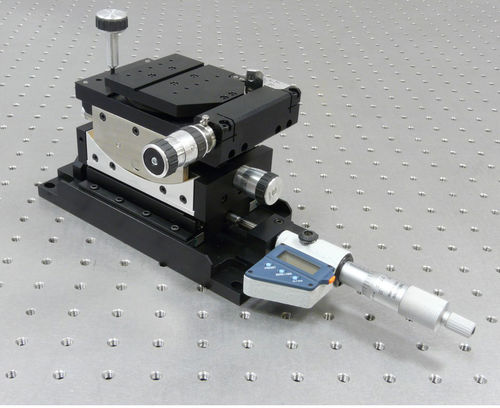

Stazione di lavoro ottica con 2 assi di rotazione di precisione, 1 asse di inclinazione e 2 assi di traslazione lineare. - Regolazione di ± 4°, risoluzione di 1 secondo d'arco per θx e θz - ± 1° per θy - Corsa di 25 mm, risoluzione di 0,5 µm per l'asse Y - Lettura diretta della posizione della corsa lineare Y del dispositivo. - Corsa di 6 mm, risoluzione > 2 µm per l'asse Z - Si monta direttamente sulla tavola con passo da 25 mm o 1" La stazione di lavoro centrale fornisce gli assi di rollio (θx) e di beccheggio (θy) a un'altezza di 125 mm dal fondo della piastra di base; entrambi coincidono con l'asse di imbardata (θz) a un'altezza di 18 mm dal centro della piastra superiore dell'unità di rotazione θz. Gli assi di rotazione sono definiti da cuscinetti curvi, quindi la rotazione avviene sempre in un arco reale. La lettura digitale della corsa Y consente all'operatore di leggere le posizioni della guida d'onda. In questo modo, il passaggio della fibra attraverso il substrato per localizzare le singole guide d'onda diventa un compito semplice. Nota applicativa La stazione di lavoro centrale MDE883 è stata progettata per essere una parte fondamentale del manipolatore a 6 assi MDE881. Tuttavia, per le applicazioni in cui la geometria dell'MDE881 standard non è adatta, offriamo il sistema nei suoi componenti principali, consentendo di configurare configurazioni personalizzate su un tavolo ottico o una breadboard. Questo approccio significa che il sistema può essere acquistato in parti secondo le necessità. L'MDE883 può quindi essere utilizzato in situazioni in cui la configurazione standard in linea dell'MDE881 non è adatta. Ad esempio, quando gli ingressi e le uscite della guida d'onda sono angolati a 90 gradi. In alternativa, la costruzione del sistema in kit offre una maggiore flessibilità nell'adattamento dei moduli a una più ampia gamma di applicazioni.
