Piastra di posizionamento XYZ MDE521

manuale3 assistandard

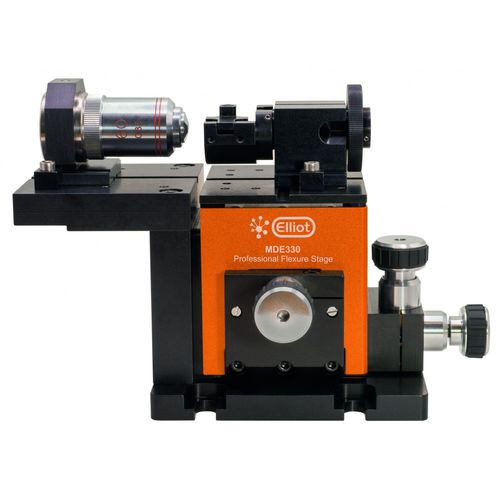

- Risoluzione rotazionale di circa 0,1 gradi - Adatto per fibra PM (125 µm) - Scanalature di allineamento ortogonali - Risoluzione di 200 nm Sistema di lancio per fibre a mantenimento di polarizzazione (PM) della serie Elliot Gold™ composto da: stadio a flessione manuale a 3 assi con rotatore per fibra standard (US: fibra), supporto per obiettivo con filettatura RMS e piccola staffa fissa. Adatto per il lancio di fasci di luce nello spazio libero in fibre PM, in quanto richiede la regolazione dell'asse di rotazione per garantire il corretto allineamento degli assi di polarizzazione del laser e della fibra. Tutti gli accessori sono compatibili con gli stadi di flessione della serie Elliot Gold™. L'altezza dell'asse ottico è di 18 mm sopra la superficie della piattaforma e sulla linea centrale della fessura di localizzazione. Se necessario, una linguetta di localizzazione fa parte dell'accessorio. Viene utilizzato un sistema di fissaggio standard, fornito con gli stadi a flessione e le piattaforme accessorie. La scelta dell'obiettivo è soggetta alle preferenze dell'utente e deve essere ordinata separatamente. Se necessario, sono disponibili set di morsetti supplementari (MDE154). Componenti del sistema MDE718 Rotatore in fibra Standar MDE330 Stadio di flessione XYZ ad alta precisione serie Elliot Gold™ (con 1x set di morsetti MDE154 incluso) MDE217 Regolatori manuali standard passo 0,25 (x3) MDE150 Supporto obiettivo con filettatura RMS (obiettivo non incluso) MDE148 Staffa fissa piccola con set di morsetti Specifiche tecniche onfigurazione - Versione destra Supporto per fibra - scanalatura a V e braccio di serraggio singolo per fibra da 125 µm. La forza del braccio di serraggio, caricato a molla, è regolabile da 25 a 125 g Rotazione della fibra - Rotazione completa di 360°. Risoluzione di circa 0,1 gradi
