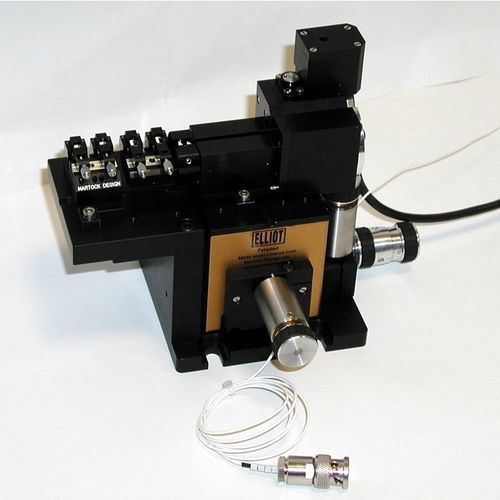

Sistema di allineamento per dispositivo ottico MDE2350

standardautomatico

L'MDE2350 comprende un rotatore di fibre motorizzato MDE235 montato su uno stadio di flessione piezoelettrico a 3 assi della serie Elliot Gold™. Un sistema di allineamento DAli viene utilizzato per mantenere l'allineamento durante la rotazione della fibra (US: fiber). Progettato per l'allineamento di componenti sensibili all'angolazione, l'MDE2350 è particolarmente efficace per l'allineamento di fibre e componenti che mantengono la polarizzazione. - Design scanalato per facilitare l'inserimento e la rimozione della fibra - Rotazione completa a 360° - Motore passo-passo integrato - Risoluzione < 0,01° a passo singolo - Velocità massima 18°/s (20 s per 360°) - Fibra trattenuta in morsetti con scanalatura a V a forza variabile - Scanalatura a V standard per 125/250 µm. (Sono disponibili misure personalizzate) - Blocco V preimpostato sull'asse con errore di concentricità inferiore a 1 µm - Controllori per azionamenti passo-passo disponibili con driver LabVIEW™ per l'allineamento automatico della rotazione
