Rettificatrice a mola orizzontale ETW-50100NC
pianapianaper pezzi da lavorare

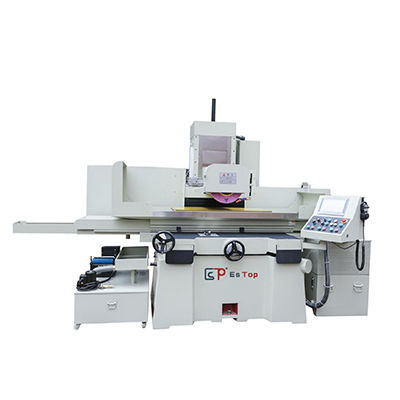

Rettificatrice a mola orizzontale - ETW-50100NC - ESTOPCNC - piana / piana / per pezzi da lavorare
Rettificatrice a mola orizzontale - ETW-50100NC - ESTOPCNC - piana / piana / per pezzi da lavorare
Rettificatrice a mola orizzontale - ETW-50100NC - ESTOPCNC - piana / piana / per pezzi da lavorare - immagine - 2
Rettificatrice a mola orizzontale - ETW-50100NC - ESTOPCNC - piana / piana / per pezzi da lavorare - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipi
piana, a mola orizzontale
Applicazioni
per pezzi da lavorare
Struttura
a tavola mobile, con fissazione magnetica
Tipo di ordine
NC
Numero di assi
3 assi
Altre caratteristiche
fissa, di grandi dimensioni
Altre caratteristiche
idraulica, a uso intensivo, con motore elettrico
Velocità del mandrino

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Corsa X

1.200 mm, 1.500 mm
(47,24 in, 59,06 in)

Corsa Y

580 mm, 710 mm
(22,83 in, 27,95 in)

Diametro della mola

350 mm
(14 in)

Velocità

230 mm/min
(0,15 in/s)

Massa della macchina

4.800 kg, 4.900 kg
(10.582,19 lb, 10.802,65 lb)

Descrizione

Panoramica
Questa serie presenta una testa di rettifica mobile progettata per rettifiche di superficie gravose, utilizzando il perimetro della mola. È adatta per la rettifica piana di componenti nei settori della costruzione meccanica, automobilistico, piastre in acciaio per stampi, utensileria e settori industriali affini.

Caratteristiche principali
  • Basamento: fusione integrale per garantire rigidità e funzionamento stabile.
  • Spostamento longitudinale del piano di lavoro: azionamento idraulico con regolazione continua della velocità.
  • Guida orizzontale del carro: struttura con guide in acciaio per resistenza all'usura e precisione stabile.
  • Mandrino mola: azionato da un motore esterno a bassa vibrazione per rotazione regolare.
  • Sistema di lubrificazione: lubrificazione automatica continua per i binari del basamento e del piano; lubrificazione intermittente per colonne, carro e binari della testa di rettifica per ridurre dispersioni d'olio e sollecitazioni.


Specifiche tecniche
  • Modello: ETW-50100NC (disponibile anche ETW-63125)
  • Tipo di prodotto: rettificatrice con mandrino mola orizzontale / rettificatrice piana
  • Tavola elettromagnetica (x*y): 1000 x 500 mm (ETW-63125: 1250 x 630 mm)
  • Corsa asse X (sx/dx): 1200 mm (ETW-63125: 1500 mm)
  • Corsa asse Y (avanti/indietro): 580 mm (ETW-63125: 710 mm)
  • Centro max mola-tavola: 490 mm
  • Capacità massima di carico della tavola: 900 kg (ETW-63125: 1000 kg)
  • Specifica scanalature a T: 18 x 3
  • Velocità di avanzamento del piano: 5–30 m/min
  • Avanzamento automatico avanti/indietro: 0,05–15 mm
  • Velocità rapida (50Hz/60Hz): 990 / 1190 mm/min
  • Dimensione max mola: 350 x 127 x 20–50 mm
  • Velocità mola (50Hz/60Hz): 1450 / 1740 RPM
  • Scala avanzamento volantino asse Z: 0,01–0,08 mm
  • Velocità rapida salita/discesa asse Z: 230 mm/min
  • Motore mandrino: 15 x 4 (HP*P)
  • Motore asse Z (su/giù): 1500 W
  • Motore idraulico: 5 x 6 (HP*P)
  • Motore raffreddamento: 90 W
  • Motore servo asse Y (avanti/indietro): 1000 W
  • Dimensioni profilo macchina (L x P x H): 3500 x 2700 x 2300 mm
  • Peso approssimativo: ≈4800 kg (ETW-63125: ≈4900 kg)


Applicazioni
  • Rettifica di superfici piane nella costruzione meccanica
  • Finitura di componenti automobilistici
  • Rettifica di piastre per stampi
  • Rettifica di superfici di utensili
