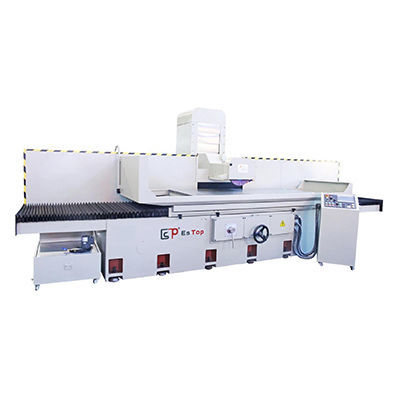

Rettificatrice piana ETD-80200NCper pezzi da lavorarea colonnacon fissazione magnetica
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipi
- piana
- Applicazioni
- per pezzi da lavorare
- Struttura
- a tavola mobile, a colonna, con fissazione magnetica
- Tipo di ordine
- NC
- Altre caratteristiche
- di precisione, a uso intensivo
- Velocità del mandrino
1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)- Distanza tra gli assi
560 mm
(22 in)- Corsa X
2.200 mm
(86,61 in)- Corsa Y
870 mm
(34,25 in)- Diametro della mola
350 mm
(14 in)- Massa della macchina
7.800 kg, 9.200 kg
(17.196,06 lb, 20.282,53 lb)
Descrizione
Panoramica del prodotto
La rettificatrice a colonna mobile per superfici ETD-80200NC è progettata per un ampio range di lavorazioni, dalla sgrossatura alla rettifica di precisione. Struttura rigida di base, colonna e tavola per garantire stabilità dimensionale e ridotte deformazioni. Disposizione ergonomica dei comandi e maniglie frontali raggruppate per semplificare l'uso e la manutenzione.
Tabella tecnica (parametri selezionati)
Voce principale: Rettificatrice a colonna mobile per superfici
Modelli: ETD-80160 | ETD-80200
Unità: come indicato per parametro
Piano di lavoro - Dimensione tavola elettromagnetica (x*y): 2000 x 800 mm
Corsa asse X sinistra/destra: 2200 mm
Corsa asse Y avanti/indietro: 870 mm
Massima distanza centro mola-tavola: 560 mm
Capacità massima di carico del tavolo: 3000 kg
Specifiche scanalatura a T del tavolo: 18 x 3
Velocità di avanzamento del tavolo: 5-30 m/min
Scala di regolazione volantino avanti/indietro: 0.02/5 mm
Avanzamento automatico avanti/indietro: 0.1-8 mm
Velocità di spostamento rapido avanti/indietro (50HZ/60HZ): 990/1190 m/min
Dimensione max mola: 350 x 127 x 20-50 mm
Velocità mola (50HZ/60HZ): 1450/1740 RPM
Scala volantino Z (su/giù): 0.005/0.2 mm
Velocità rapida asse Z (su/giù): 230 m/min
Motore mandrino: 15 x 4 HP*P
Motore asse Z (su/giù): 1/4 x 6 W
Motore idraulico: 10 x 6 HP*P
Motore raffreddamento: 90 W
Servo asse Y avanti/indietro: 1/4 x 6 W
Dimensioni macchina L x W x H: 5500 x 3050 x 2250 mm
Peso (circa): ≈9200 kg (ETD-80200)
Specifiche tecniche
La rettificatrice a colonna mobile per superfici ETD-80200NC è progettata per un ampio range di lavorazioni, dalla sgrossatura alla rettifica di precisione. Struttura rigida di base, colonna e tavola per garantire stabilità dimensionale e ridotte deformazioni. Disposizione ergonomica dei comandi e maniglie frontali raggruppate per semplificare l'uso e la manutenzione.
- Maniglie concentrate sul fronte del basamento per accesso operatore
- Impostazione del movimento trasversale (X) disponibile sul pannello di controllo
- Progettazione ergonomica per un funzionamento intuitivo
Tabella tecnica (parametri selezionati)
Voce principale: Rettificatrice a colonna mobile per superfici
Modelli: ETD-80160 | ETD-80200
Unità: come indicato per parametro
Piano di lavoro - Dimensione tavola elettromagnetica (x*y): 2000 x 800 mm
Corsa asse X sinistra/destra: 2200 mm
Corsa asse Y avanti/indietro: 870 mm
Massima distanza centro mola-tavola: 560 mm
Capacità massima di carico del tavolo: 3000 kg
Specifiche scanalatura a T del tavolo: 18 x 3
Velocità di avanzamento del tavolo: 5-30 m/min
Scala di regolazione volantino avanti/indietro: 0.02/5 mm
Avanzamento automatico avanti/indietro: 0.1-8 mm
Velocità di spostamento rapido avanti/indietro (50HZ/60HZ): 990/1190 m/min
Dimensione max mola: 350 x 127 x 20-50 mm
Velocità mola (50HZ/60HZ): 1450/1740 RPM
Scala volantino Z (su/giù): 0.005/0.2 mm
Velocità rapida asse Z (su/giù): 230 m/min
Motore mandrino: 15 x 4 HP*P
Motore asse Z (su/giù): 1/4 x 6 W
Motore idraulico: 10 x 6 HP*P
Motore raffreddamento: 90 W
Servo asse Y avanti/indietro: 1/4 x 6 W
Dimensioni macchina L x W x H: 5500 x 3050 x 2250 mm
Peso (circa): ≈9200 kg (ETD-80200)
Specifiche tecniche
- Modello: ETD-80200NC
- Dimensione tavola elettromagnetica (x*y): 2000 x 800 mm
- Corsa asse X sinistra/destra: 2200 mm
- Corsa asse Y avanti/indietro: 870 mm
- Massima distanza mola-tavola: 560 mm
- Capacità massima carico tavolo: 3000 kg
- Scanalatura a T tavolo: 18 x 3
- Velocità di avanzamento tavolo: 5-30 m/min
- Scala volantino avanti/indietro: 0.02/5 mm
- Avanzamento automatico avanti/indietro: 0.1-8 mm
- Velocità rapida avanti/indietro (50/60Hz): 990/1190 m/min
- Dimensione max mola: 350 x 127 x 20-50 mm
- Velocità mola (50/60Hz): 1450/1740 RPM
- Scala volantino asse Z: 0.005/0.2 mm
- Velocità rapida asse Z: 230 m/min
- Motore mandrino: 15 x 4 HP*P
- Motore asse Z (su/giù): 1/4 x 6 W
- Motore idraulico: 10 x 6 HP*P
- Motore raffreddamento: 90 W
- Servo asse Y (avanti/indietro): 1/4 x 6 W
- Dimensioni macchina (L x W x H): 5500 x 3050 x 2250 mm
- Peso: ≈9200 kg
