Rettificatrice piana ETD-70150NC
per pezzi da lavorareper pezzi di grandi dimensionia colonna

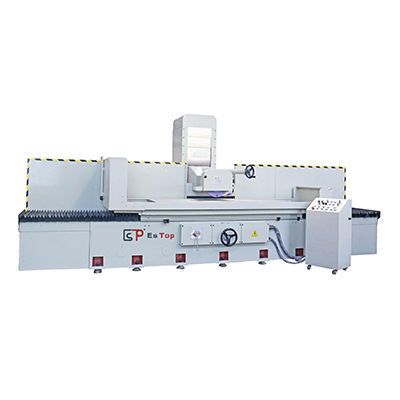

Rettificatrice piana - ETD-70150NC - ESTOPCNC - per pezzi da lavorare / per pezzi di grandi dimensioni / a colonna
Rettificatrice piana - ETD-70150NC - ESTOPCNC - per pezzi da lavorare / per pezzi di grandi dimensioni / a colonna
Rettificatrice piana - ETD-70150NC - ESTOPCNC - per pezzi da lavorare / per pezzi di grandi dimensioni / a colonna - immagine - 2
Rettificatrice piana - ETD-70150NC - ESTOPCNC - per pezzi da lavorare / per pezzi di grandi dimensioni / a colonna - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipi
piana
Applicazioni
per pezzi da lavorare, per pezzi di grandi dimensioni
Struttura
a colonna, a colonna mobile, con fissazione magnetica
Tipo di ordine
NC, automatica, manuale
Numero di assi
3 assi
Altre caratteristiche
di grandi dimensioni, di medie dimensioni
Altre caratteristiche
di precisione, di alta precisione, ad alta velocità, con motore elettrico, di grande capacità
Velocità del mandrino

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Corsa X

1.700 mm
(66,93 in)

Corsa Y

570 mm, 670 mm, 770 mm
(22,44 in, 26,38 in, 30,31 in)

Diametro della mola

350 mm
(14 in)

Massa della macchina

5.200 kg, 5.500 kg, 5.800 kg
(11.464,04 lb, 12.125,42 lb, 12.786,81 lb)

Descrizione

Panoramica del prodotto
Rettificatrice di superficie a colonna mobile ETD-70150NC per la lavorazione dei metalli. Dotata di tavola elettromagnetica 1500 x 700 mm, adatta a rettifiche dal forte asportazione fino alla finitura di precisione.

Sintesi
Serie di rettificatrici a colonna con larghezze di lavoro pensate per diverse esigenze produttive. La colonna mobile consente un esteso corso sull'asse Y e garantisce stabilità e accuratezza su pezzi di media/grande dimensione. Ideale per officine industriali che necessitano di elevata capacità di carico e regolazioni variabili delle velocità di avanzamento.

Caratteristiche
  • Struttura di base, colonna e tavola ad alta elasticità per mantenere rigidità e stabilità
  • Progettazione ergonomica con maniglie concentrate nella parte anteriore per facilitare l'operatore
  • Impostazione del movimento trasversale disponibile sul pannello di controllo
  • Avanzamenti manuali e automatici combinati per cicli di rettifica precisi ed efficienti
  • Spostamento rapido e tavola elettromagnetica ad alta capacità per la movimentazione di pezzi pesanti


Tabella tecnica
  • Modello: ETD-70150NC
  • Dimensione tavola elettromagnetica (x*y): 1500 x 700 mm
  • Corsa X sinistra/destra: (modelli correlati) 1700 mm
  • Corsa Y avanti/indietro: 770 mm
  • Distanza massima centro mola - tavola: 560 mm
  • Capacità massima di carico tavola: 2500 kg
  • Specifica scanalature a T della tavola: 18 x 3 mm
  • Velocità di avanzamento tavola: 5–30 m/min
  • Scala volantino avanti/indietro: 0,02/5 mm
  • Avanzamento automatico avanti/indietro: 0,1–8 mm
  • Velocità rapida avanti/indietro (50Hz/60Hz): 990 / 1190 m/min
  • Dimensione max mola: Φ350 x 127 x 20–50 mm
  • Velocità mola (50Hz/60Hz): 1450 / 1740 RPM
  • Scala volantino asse Z: 0,005 / 0,2 mm
  • Velocità rapida salita/discesa asse Z: 23 m/min
  • Motore mandrino: 15 x 4 (HP*P)
  • Motore asse Z: 1/4 x 6 W
  • Motore idraulico: 7,5 x 6 (HP*P)
  • Motore raffreddamento: 90 W
  • Servo avanti/indietro (motore asse Y): 1/4 x 6 W
  • Dimensioni macchina (L x P x A): 4320 x 2600 x 2150 mm
  • Peso appross. (ETD-70150): ≈5800 kg
