Rettificatrice piana ETD-80300AHD
per pezzi da lavorarecon fissazione magneticaa colonna mobile

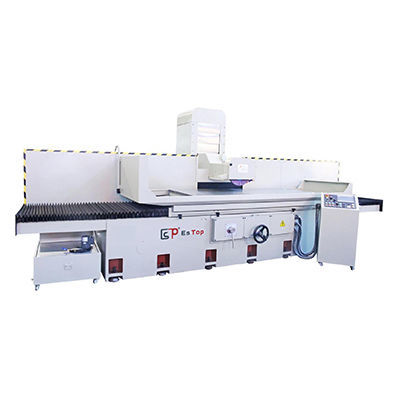

Rettificatrice piana - ETD-80300AHD - ESTOPCNC - per pezzi da lavorare / con fissazione magnetica / a colonna mobile
Rettificatrice piana - ETD-80300AHD - ESTOPCNC - per pezzi da lavorare / con fissazione magnetica / a colonna mobile
Rettificatrice piana - ETD-80300AHD - ESTOPCNC - per pezzi da lavorare / con fissazione magnetica / a colonna mobile - immagine - 2
Rettificatrice piana - ETD-80300AHD - ESTOPCNC - per pezzi da lavorare / con fissazione magnetica / a colonna mobile - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipi
piana
Applicazioni
per pezzi da lavorare
Struttura
a colonna mobile, con fissazione magnetica
Tipo di ordine
automatica, manuale
Altre caratteristiche
di grandi dimensioni
Altre caratteristiche
di alta precisione, a uso intensivo
Velocità del mandrino

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Distanza tra gli assi

560 mm
(22 in)

Corsa X

3.200 mm, 4.200 mm
(125,98 in, 165,35 in)

Corsa Y

870 mm
(34,25 in)

Diametro della mola

350 mm
(14 in)

Massa della macchina

12.000 kg, 13.500 kg
(26.455,47 lb, 29.762,41 lb)

Descrizione

Panoramica prodotto
La ETD-80300AHD è una rettificatrice per superfici a colonna mobile progettata per applicazioni di lavorazione dei metalli. Disponibile in due versioni di tavola (PCD-80300: 3000×800 mm e PCD-80400: 4000×800 mm), copre operazioni dal sgrossatura alla finitura. La struttura (basamento, colonna e tavola) utilizza un design ad alta elasticità per garantire rigidezza e precisione; i comandi ergonomici migliorano l'efficienza dell'operatore.

Caratteristiche principali
  • Progettazione con colonna mobile per maggiore corsa sull'asse X (PCD-80300/PCD-80400)
  • Tavola elettromagnetica disponibile in 3000×800 mm o 4000×800 mm
  • Ampie gamme di avanzamento: volantino manuale e impostazioni di avanzamento automatico
  • Elevata rigidità grazie alla struttura ad alta elasticità di basamento/colonna/tavola
  • Layout operatore ottimizzato con maniglie frontali e impostazione del movimento trasversale dal pannello
  • Compatibile con mole fino a 350×127×20–50 mm


Dati tecnici
  • Modello: ETD-80300AHD (varianti: PCD-80300 / PCD-80400)
  • Tipo: Rettificatrice per superfici a colonna mobile
  • Tavola elettromagnetica (x×y): 3000×800 mm (PCD-80300) / 4000×800 mm (PCD-80400)
  • Corsa X (sx/dx): 3200 mm (PCD-80300) / 4200 mm (PCD-80400)
  • Corsa Y (avanti/indietro): 870 mm
  • Max centro mola-tavola: 560 mm
  • Portata massima tavola: 3000 kg
  • Scanalatura a T tavola: 18×3 mm
  • Velocità di avanzamento tavola: 5–30 m/min; Avanzamento automatico avanti/indietro: 0,1–8 mm
  • Spostamento rapido (50Hz/60Hz): 990 / 1190 mm/min
  • Dimensione max mola: 350×127×20–50 mm; Velocità (50Hz/60Hz): 1450 / 1740 RPM
  • Volantino asse Z: 0,005/0,2 mm; Spostamento rapido Z: 230 mm/min
  • Motore mandrino: 15×4 (HP*P); Motore idraulico: 10×6 (HP*P); Motore raffreddamento: 90 W
  • Dimensioni macchina (L×W×H): 8200×3050×2250 mm (PCD-80300) / 11000×3050×2250 mm (PCD-80400)
  • Peso appross.: ≈12000 kg (PCD-80300) / ≈13500 kg (PCD-80400)


Applicazioni e opzioni
  • Adatta per attrezzature, automotive, stampi e componenti metallici
  • Opzioni: upgrade controlli, fissaggi personalizzati, carter mola e sistemi di raffreddamento
  • Contattare il fornitore per requisiti di installazione, specifiche elettriche e configurazioni su misura
