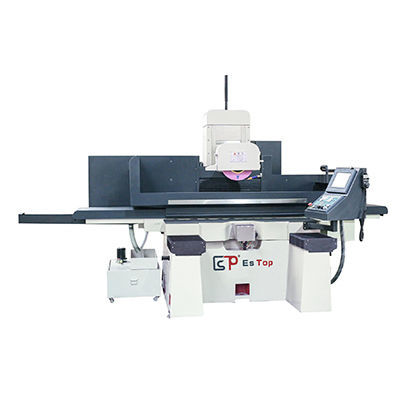

Rettificatrice piana ETW-4010NC
pianaper lamiera metallicaper pezzi da lavorare

Rettificatrice piana - ETW-4010NC - ESTOPCNC - piana / per lamiera metallica / per pezzi da lavorare
Rettificatrice piana - ETW-4010NC - ESTOPCNC - piana / per lamiera metallica / per pezzi da lavorare
Rettificatrice piana - ETW-4010NC - ESTOPCNC - piana / per lamiera metallica / per pezzi da lavorare - immagine - 2
Rettificatrice piana - ETW-4010NC - ESTOPCNC - piana / per lamiera metallica / per pezzi da lavorare - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipi
piana
Applicazioni
per pezzi da lavorare, per lamiera metallica
Struttura
orizzontale, con piano magnetico
Tipo di ordine
NC
Altre caratteristiche
di grandi dimensioni
Altre caratteristiche
per lavorazione pesante
Velocità del mandrino

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Distanza tra gli assi

460 mm
(18 in)

Corsa X

800 mm, 1.200 mm
(31,5 in, 47,24 in)

Corsa Y

380 mm, 480 mm
(14,96 in, 18,9 in)

Diametro della mola

350 mm
(14 in)

Massa della macchina

3.600 kg, 3.700 kg
(7.936,64 lb, 8.157,1 lb)

Descrizione

Panoramica
La serie ETW-4010NC adotta una testa di rettifica mobile per il rettifico periferico orizzontale in lavori gravosi delle superfici piane. È adatta per lavorare parti piane nei settori della produzione di macchine, automobilistico, lamiera in acciaio per stampi, utensileria e applicazioni industriali analoghe. Disponibile con tavola elettromagnetica 690×300 mm (ETW-3069) o 1000×400 mm (ETW-40100).

Caratteristiche principali
  • Basamento in ghisa per rigidità strutturale e funzionamento stabile.
  • Spostamento longitudinale del tavolo (asse X) azionato idraulicamente con regolazione della velocità stepless.
  • Guida orizzontale del carrello con struttura a guide in acciaio per resistenza all'usura e precisione costante.
  • Mandrino della mola azionato da un motore esterno a bassa vibrazione per operazione fluida.
  • Lubrificazione automatica continua per i binari di basamento e tavolo; lubrificazione a scatti (inching) per colonne, carrello e binari della testa di rettifica per ridurre l'usura e mantenere la precisione.


Specifiche tecniche
  • Modello: ETW-4010NC
  • Dimensione tavola elettromagnetica (x*y): 690 × 300 mm (ETW-3069) ; 1000 × 400 mm (ETW-40100)
  • Corsa sinistra/destra (X): 800 mm (ETW-3069) ; 1200 mm (ETW-40100)
  • Corsa avanti/indietro (Y): 380 mm (ETW-3069) ; 480 mm (ETW-40100)
  • Distanza massima centro mola-tavolo: 460 mm
  • Capacità massima di carico tavolo: 600 kg (ETW-3069) ; 800 kg (ETW-40100)
  • Specifiche scanalatura a T della tavola: 14 × 3
  • Velocità avanzamento tavolo: 5–30 m/min
  • Avanzamento automatico avanti/indietro: 0,05–15 mm
  • Velocità rapida avanti/indietro (50Hz/60Hz): 990 / 1190 m/min
  • Dimensione massima mola: ø350 × ø127 × 20–50 mm
  • Velocità mola (50Hz/60Hz): 1450 / 1740 RPM
  • Passo manovella asse Z: 0,01–0,08 mm
  • Velocità rapida su/giù asse Z: 230 m/min
  • Motore mandrino: 15 × 4 (HP*P)
  • Potenza motore asse Z: 1000 W
  • Motore idraulico: 3 × 6 (HP*P)
  • Motore raffreddamento: 90 W
  • Motore servo avanti/indietro (asse Y): 1000 W
  • Dimensioni macchina (L × W × H): 3060 × 1600 × 2300 mm o 3150 × 1600 × 2300 mm
  • Peso: 3600 kg / 3700 kg

Altri prodotti ESTOPCNC

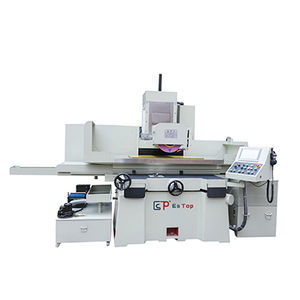

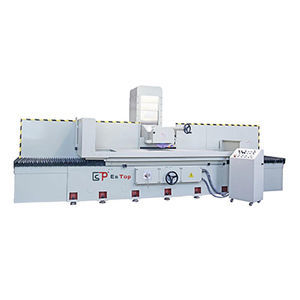

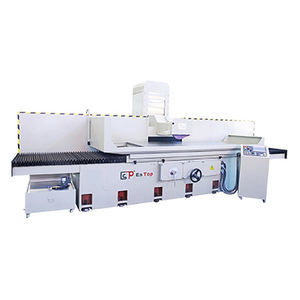

Surface Grinding machine
