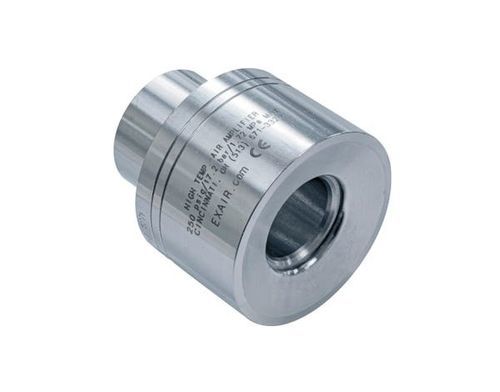

Amplificatore d'aria variabile 121021

per alta temperaturaper ventilazione e scarico

Descrizione
Gli amplificatori d'aria ad alta temperatura sono classificati fino a 700°F (374°C) e sono progettati per far circolare aria in ambienti caldi come forni, camere di cottura e stampi di grandi dimensioni. Utilizzando l'effetto Coandă, questi amplificatori aspirano grandi volumi di aria ambiente con una piccola quantità di aria compressa per generare flussi di uscita ad alto volume e alta velocità attraverso una fessura d'aria fissa. Operano in modo silenzioso e forniscono elevata amplificazione del flusso, producendo flussi in uscita fino a 25 volte il consumo di aria compressa.

Applicazioni

• Ventilazione dei fumi di saldatura
• Raffreddamento di pezzi caldi
• Asciugatura di pezzi bagnati
• Pulizia di pezzi lavorati
• Distribuzione del calore in forni e stampi
• Ventilazione di aree confinate
• Raccolta polveri
• Scarico dei fumi da serbatoi

Vantaggi
Rispetto alle ventole:

• Compatto, leggero e portatile
• Non richiede elettricità
• Nessuna parte mobile — manutenzione minima
• Uscite facilmente canalizzabili
• Accensione/spegnimento istantaneo
• Forza e portata variabili
• Senza interferenze RF

Rispetto a venturi ed ejector:

• Più aria con minore consumo di aria compressa
• Maggiore amplificazione del flusso
• Nessuna ostruzione interna
• Conforme ai requisiti OSHA per pressione e rumore
• Funzionamento silenzioso

Sistemi / Tipi di modelli
I sistemi Super Air Amplifier includono: solo amplificatore; kit Super Air Amplifier (amplificatore, set di spessori, separatore filtrante e regolatore di pressione con accoppiatore); kit Deluxe (EFC, set di spessori, separatore filtrante e regolatore con accoppiatore); set di spessori Super Air Amplifier (spessori in acciaio inossidabile).

Modello / Uscita
Modello: Amplificatore d'aria ad alta temperatura solo | Diametro uscita: 1-1/4" (32 mm)
Amplificatore d'aria ad alta temperatura solo — 121021
Kit amplificatore d'aria ad alta temperatura — 121221
Kit deluxe amplificatore d'aria ad alta temperatura — 121221DX
Set spessori Super Air Amplifier — 120321

Prestazioni (80 PSIG / 5,5 BAR)
Prestazioni modello 121021 (testato con spessore 0,003" / 0,08 mm): consumo d'aria 8,1 SCFM (229 SLPM); rapporto di amplificazione 18; volume d'aria all'uscita 146 SCFM (4 132 SLPM); volume d'aria a 6" (152 mm) 436 SCFM (12 339 SLPM); livello sonoro 72 dBA.

Dimensioni (Modello 121021)
A: 0,84 in (21 mm)
B: 0,94 in (24 mm)
C: 1,50 in (38 mm)
D: 2,40 in (61 mm)
E: 3,03 in (77 mm)
F: 0,27 in (7 mm)
G: 0,21 in (5 mm)
H: 0,75 in (19 mm)
J: 1,22 in (31 mm)
K: 2,88 in (73 mm)
L: 0,59 in (15 mm)
M: NPT 1/4"

Schema di flusso
Dimensioni del modello del flusso d'aria (Modello 121021): A: 2 in (51 mm); B: 2,9 in (74 mm); C: 4,7 in (119 mm); D: 6,5 in (165 mm).

Come funziona
L'aria compressa scorre attraverso l'ingresso in una camera anulare e viene strozzata attraverso un piccolo ugello anulare ad alta velocità. Il flusso primario aderisce al profilo Coandă diretto verso l'uscita, creando una zona di bassa pressione al centro che induce un elevato flusso di aria circostante. Il flusso combinato viene espulso come un flusso di uscita ad alto volume e alta velocità.

Specifiche / Dati tecnici

• Modello (SKU): 121021
• Denominazione: Amplificatore d'aria ad alta temperatura
• Materiale: Acciaio inossidabile (St. St.)
• Temperatura nominale: fino a 700°F (374°C)
• Diametro uscita: 1-1/4" (32 mm)
• Consumo d'aria (a 80 PSIG): 8,1 SCFM (229 SLPM)
• Rapporto di amplificazione (a 80 PSIG): 18
• Volume d'aria all'uscita (a 80 PSIG): 146 SCFM (4 132 SLPM)
• Volume d'aria a 6" (152 mm): 436 SCFM (12 339 SLPM)
• Livello sonoro (a 80 PSIG): 72 dBA
• Spessore di prova per performance: 0,003" (0,08 mm)
• Connessione: 1/4" NPT
• Applicazioni tipiche: ventilazione fumi di saldatura, raffreddamento pezzi caldi, asciugatura, distribuzione calore in forni/stampi, ventilazione aree confinate, raccolta polveri, scarico vapori da serbatoi
