Amplificatore d'aria variabile 6234DX

regolabileper ventilazione e scaricoper alta temperatura

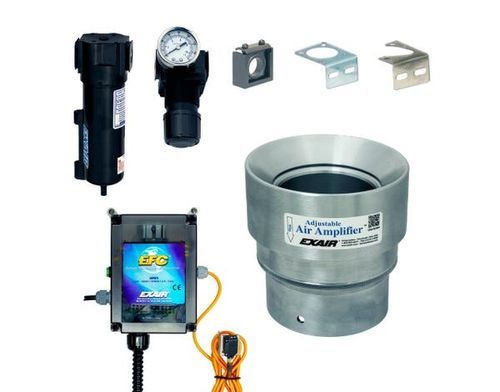

Panoramica I kit Deluxe Adjustable Air Amplifier™ includono un amplificatore d'aria regolabile, EFC™ (Electronic Flow Control), set di spessori, separatore-filtrante e regolatore di pressione con accoppiatore. Gli amplificatori d'aria attirano grandi volumi di aria circostante sfruttando l'effetto Coanda per generare flussi di uscita ad alto volume e alta velocità, adatti per circolazione aria, rimozione di fumi e spostamento di materiali leggeri. Forza e portata si regolano ruotando l'estremità di scarico per aprire o chiudere la fessura continua; l'anello zigrinato blocca la posizione quando viene serrato. Disponibili in alluminio o acciaio inossidabile per alimentare, alte temperature (fino a 400°F / 204°C) e ambienti corrosivi.

Applicazioni

• Espulsione di fumi e gas di saldatura
• Raffreddamento di pezzi e attrezzi caldi
• Asciugatura di pezzi e assiemi bagnati
• Pulizia di componenti lavorati
• Distribuzione del calore in forni e stampi
• Ventilazione di aree confinate
• Supporto a sistemi di raccolta polvere
• Espulsione di vapori da serbatoi e processi

Vantaggi Rispetto ai ventilatori:

• Compatto, leggero e portatile
• Non richiede elettricità
• Senza parti in movimento—manutenzione minima
• Termini facilmente canalizzabili
• Accensione/spegnimento istantaneo
• Forza e portata variabili tramite regolazione continua
• Nessuna interferenza RF

Rispetto a venturi ed ejector:

• Maggiore cattura d'aria con minore consumo di aria compressa
• Rapporti di amplificazione del flusso superiori
• Assenza di ostruzioni interne
• Conforme alle linee guida OSHA su pressione e rumore
• Operazione silenziosa

Sistemi Gli amplificatori sono disponibili in tre configurazioni: solo amplificatore; kit (include separatore-filtrante e regolatore di pressione con accoppiatore); kit Deluxe (include EFC™, separatore-filtrante e regolatore di pressione con accoppiatore). Diametri di uscita disponibili: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm).

Prestazioni (Kit Deluxe testati a 80 PSIG / 5,5 BAR)

• 6230DX, 6240DX — Consumo 8.9 SCFM / 252 SLPM | Rapporto 10 | Uscita 89 SCFM / 2,520 SLPM | A 6" (152 mm) 267 SCFM / 7,560 SLPM | Rumore 78 dBA
• 6231DX, 6241DX — Consumo 12.9 SCFM / 365 SLPM | Rapporto 16 | Uscita 206 SCFM / 5,833 SLPM | A 6" 618 SCFM / 17,500 SLPM | Rumore 81 dBA
• 6232DX, 6242DX — Consumo 21.5 SCFM / 608 SLPM | Rapporto 20 | Uscita 430 SCFM / 12,176 SLPM | A 6" 1,290 SCFM / 36,529 SLPM | Rumore 82 dBA
• 6233DX, 6243DX — Consumo 35.2 SCFM / 997 SLPM | Rapporto 22 | Uscita 774 SCFM / 21,917 SLPM | A 6" 2,323 SCFM / 65,780 SLPM | Rumore 83 dBA
• 6234DX, 6244DX — Consumo 50 SCFM / 1,416 SLPM | Rapporto 24 | Uscita 1,200 SCFM / 33,980 SLPM | A 6" 3,600 SCFM / 101,941 SLPM | Rumore 84 dBA

Come funziona L'aria compressa entra in una camera anulare e viene strozzata attraverso un ugello anulare formando un getto primario ad alta velocità. Il getto aderisce al profilo Coanda verso la uscita creando una zona a bassa pressione al centro che trascina l'aria circostante. Il flusso combinato esce come un flusso ad alto volume e alta velocità.

Galleria / Esempi Immagini prodotto mostrano i kit Deluxe in alluminio e acciaio inox e foto applicative per asciugatura, raffreddamento, estrazione di polvere e fumi.

Caratteristiche / specifiche tecniche

• Marca: EXAIR
• Kit include: amplificatore d'aria regolabile, EFC™ (Electronic Flow Control), set di spessori, separatore-filtrante e regolatore di pressione con accoppiatore
• Materiali: alluminio o acciaio inossidabile (inox per alimentare, ambienti corrosivi e temperature elevate)
• Temperatura massima consigliata (opzione inox): fino a 400°F / 204°C
• Regolazione: fessura di scarico regolabile continuamente tramite anello zigrinato (si blocca serrando)
• Diametri di uscita disponibili: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Famiglie di modelli: Aluminum Only (6040–6044), Aluminum Kit (6240–6244), Deluxe Aluminum Kit (6240DX–6244DX), Stainless Only (6030–6034), Stainless Kit (6230–6234), Deluxe Stainless Kit (6230DX–6234DX)
• Prestazioni: vedere valori di esempio a 80 PSIG / 5,5 BAR
• Applicazioni tipiche: estrazione fumi, raffreddamento, asciugatura, pulizia pezzi, distribuzione calore in forni/matrici, ventilazione spazi confinati, raccolta polveri, espulsione vapori da serbatoi
