Amplificatore d'aria variabile 120224DX

per ventilazione e scaricoper alta temperatura

Panoramica
I kit Deluxe Super Air Amplifier 94 offrono un flusso d'aria ad alto volume e alta velocità utilizzando una quantità ridotta di aria compressa. Basati sull'effetto Coanda, gli amplificatori convogliano grandi volumi di aria circostante per produrre flussi in uscita fino a circa 25× il consumo di aria compressa. Sia l'estremità di aspirazione che quella di mandata possono essere canalizzate; unità silenziose, compatte e a bassa manutenzione.

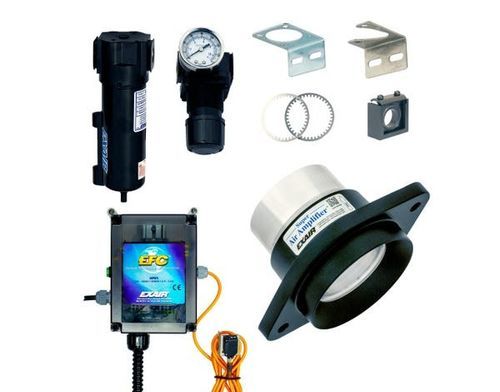

Contenuto del kit Deluxe

• Super Air Amplifier 94
• EFC 94 (controllo elettronico del flusso)
• Set di spessori (shim set)
• Separatore filtro
• Regolatore di pressione con accoppiatore

Applicazioni

• Ventilazione dei fumi di saldatura
• Raffreddamento di pezzi caldi
• Asciugatura di pezzi e processi bagnati
• Pulizia di componenti lavorati
• Distribuzione del calore in forni e stampi
• Ventilazione di aree confinate
• Raccolta polveri nelle postazioni di lavoro
• Scarico vapori da serbatoi

Vantaggi

• Rispetto alle ventole:
  • Idoneo per ambienti fino a 700 °F (374 °C)
  • Compatto, leggero e portatile
  • Non richiede alimentazione elettrica
  • Assenza di parti mobili e manutenzione minima
  • Entrambe le estremità facilmente canalizzabili
  • Accensione/arresto istantaneo
  • Forza e flusso variabili tramite EFC
  • Nessuna interferenza RF
• Rispetto a venturi ed ejector:
  • Maggiore aria con minore consumo di aria compressa
  • Amplificazione del flusso superiore
  • Nessuna ostruzione interna
  • Conforme ai requisiti OSHA su pressione e rumore
  • Funzionamento silenzioso

Modelli e sistemi
Disponibili come solo amplificatore, kit e deluxe kit. Diametri di uscita: 3/4" (19 mm) — modello 120020 / kit 120220 / deluxe 120220DX; 1-1/4" (32 mm) — modello 120021 / kit 120221 / deluxe 120221DX; 2" (51 mm) — modello 120022 / kit 120222 / deluxe 120222DX; 4" (102 mm) — modello 120024 / kit 120224 / deluxe 120224DX; 8" (203 mm) — modello 120028 / kit 120228 / deluxe 120228DX. Set di spessori disponibili per ogni taglia.

Prestazioni (80 PSIG / 5,5 BAR)

• 120020 — Consumo aria 6,1 SCFM (173 SLPM); Amplificazione ≈12×; Uscita 73 SCFM (2,066 SLPM); Uscita a 6" 219 SCFM (6,198 SLPM); Rumore 69 dBA
• 120021 — Consumo aria 8,1 SCFM (229 SLPM); Amplificazione ≈18×; Uscita 146 SCFM (4,132 SLPM); Uscita a 6" 436 SCFM (12,339 SLPM); Rumore 72 dBA
• 120022 — Consumo aria 15,5 SCFM (439 SLPM); Amplificazione ≈22×; Uscita 341 SCFM (9,650 SLPM); Uscita a 6" 1,023 SCFM (28,951 SLPM); Rumore 72 dBA
• 120024 — Consumo aria 29,2 SCFM (826 SLPM); Amplificazione ≈25×; Uscita 730 SCFM (20,659 SLPM); Uscita a 6" 2,190 SCFM (61,977 SLPM); Rumore 73 dBA
• 120028 — Consumo aria 120 SCFM (3,396 SLPM); Amplificazione ≈25×; Uscita 3,000 SCFM (84,900 SLPM); Uscita a 6" 9,000 SCFM (254,700 SLPM); Rumore 88 dBA

Principio di funzionamento
L'aria compressa scorre attraverso una camera anulare e viene strozzata attraverso una piccola boccola anulare ad alta velocità. Il getto primario aderisce al profilo Coanda creando una zona di bassa pressione che induce aria circostante. I flussi combinati escono come un'uscita ad alto volume e alta velocità, adatta a soffiare, asciugare, raffreddare e ventilare.

Specifiche tecniche

• Nome commerciale / Modello: Super Air Amplifier 94 Deluxe Kit
• Produttore / Marca: EXAIR
• SKU / Codice articolo: P120220DX
• Incluso: Super Air Amplifier 94, EFC 94, set di spessori, separatore filtro, regolatore con accoppiatore
• Diametri di uscita: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 4" (102 mm), 8" (203 mm)
• Amplificazione del flusso: fino a ~25× (dipende da modello e pressione)
• Ambiente di esercizio: fino a 700 °F (374 °C)
• Senza parti mobili; compatto e portatile; estremità aspirazione e mandata canalizzabili
• Uso tipico: ventilazione fumi/vapori, raffreddamento, asciugatura, pulizia, distribuzione calore, ventilazione aree confinate, raccolta polveri
• Prezzo indicato in pagina: 2.121 USD
• Paese di produzione: USA
