Amplificatore d'aria variabile 121221DX

per ventilazione e scaricoregolabileper alta temperatura

Panoramica

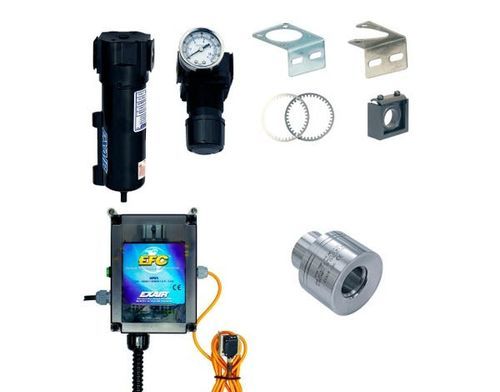

I kit Deluxe includono un amplificatore d'aria ad alta temperatura, set di spessori, separatore filtro, regolatore di pressione (con innesto) e un EFC Electronic Flow Control. Gli amplificatori d'aria ad alta temperatura sono classificati fino a 700°F (374°C). Sfruttando l'effetto Coanda, un principio di fluidodinamica, gli amplificatori d'aria offrono una soluzione compatta ed economica per far circolare aria, spostare fumi, vapori e materiali leggeri. Silenziosi ed efficienti, possono generare portate in uscita fino a 25 volte il consumo d'aria compressa.

Applicazioni

• Evacuazione di fumi di saldatura
• Raffreddamento di pezzi caldi
• Asciugatura di pezzi bagnati
• Pulizia di pezzi lavorati
• Distribuzione del calore in forni e stampi
• Ventilazione di spazi confinati
• Raccolta polveri
• Scarico vapori da serbatoi

Vantaggi
Rispetto alle ventole:

• Compatto, leggero, portatile
• Non richiede elettricità
• Senza parti in movimento — minima manutenzione
• Entrate/uscite facilmente canalizzabili
• Accensione/spegnimento istantaneo
• Forza e portata variabili
• Nessuna interferenza RF

Rispetto a Venturi ed ejector:

• Più aria con minore consumo di aria compressa
• Maggiore amplificazione del flusso
• Assenza di ostruzioni interne
• Conforme ai requisiti OSHA su pressione e rumore
• Funzionamento silenzioso

Sistemi
Sistemi Super Air Amplifier
I Super Air Amplifier sono disponibili in quattro tipologie di modello:

• Solo Super Air Amplifier
• Kit Super Air Amplifier — includono amplificatore, set di spessori, separatore filtro e regolatore di pressione (con innesto)
• Kit Deluxe Super Air Amplifier — includono amplificatore, EFC, set di spessori, separatore filtro e regolatore di pressione (con innesto)
• Set di spessori Super Air Amplifier — includono (1) .006 in (0.15 mm) e (1) .009 in (0.23 mm) spessori in acciaio inox (8 in include (1) .015 in (0.39 mm))

Mappatura modelli rilevante (estratto)
Deluxe High Temperature Air Amplifier Kit -> 121221DX (Diametro uscita 1-1/4 in)
High Temperature Air Amplifier Kit -> 121221 (Diametro uscita 1-1/4 in)

Prestazioni amplificatore aria alta temperatura (estratto)
Condizione di prova: 80 PSIG (5.5 BAR). Esempio di riga prestazioni:
Modello 121021: Consumo d'aria 8.1 SCFM (229 SLPM), Rapporto di amplificazione 18, Volume d'aria all'uscita 146 SCFM (4,132 SLPM), Volume d'aria a 6 in (152 mm) 436 SCFM (12,339 SLPM), Livello sonoro 72 dBA. Testato con spessore .003 in (0.08 mm).

Specifiche tecniche

• Modello kit / SKU: 121221DX
• Denominazione commerciale: Deluxe High Temperature Air Amplifier Kit
• Diametro uscita (variante kit mostrata): 1-1/4 in (32 mm)
• Temperatura nominale: fino a 700°F (374°C)
• Componenti del kit: amplificatore d'aria ad alta temperatura, set di spessori, separatore filtro, regolatore di pressione (con innesto), EFC Electronic Flow Control
• Principio: utilizza l'effetto Coanda per indurre flussi di uscita ad alto volume
• Amplificazione del flusso: fino a 25 volte il consumo d'aria compressa (a seconda di modello/spessore)
• Esempio di spessore di prova: .003 in (0.08 mm) usato per i test di prestazione
• Vantaggi: non richiede elettricità, nessuna parte in movimento, uscite facilmente canalizzabili, accensione/spegnimento istantaneo, forza e portata variabili, bassa emissione sonora
• Esempio di prestazioni (altri modelli catalogo): vedi l'estratto di prestazione per il modello 121021 (valori variabili a seconda di modello e spessore)
