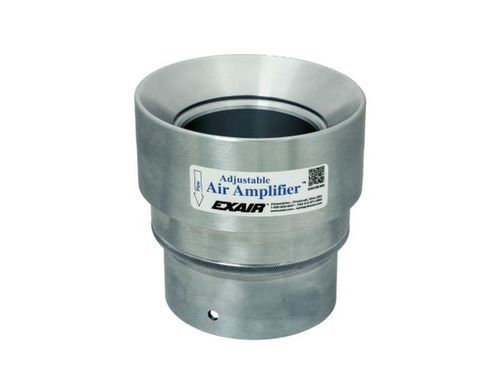

Amplificatore d'aria regolabile 6043

per ventilazione e scaricovariabileper alta temperatura

Descrizione La forza e la portata dell'Amplificatore d'aria regolabile Adjustable Air Amplifier™ si modificano ruotando l'estremità di scarico (con l'anello zigrinato allentato) per aprire o chiudere il gioco d'aria continuo. Quando si ottiene la prestazione desiderata, l'anello zigrinato può essere serrato per bloccare l'impostazione. Sfruttando l'effetto Coanda, questi amplificatori d'aria offrono un modo semplice e a basso costo per far circolare l'aria, spostare fumo e vapori, raffreddare o asciugare componenti e distribuire il calore. Disponibili in alluminio o acciaio inox per il settore alimentare, alte temperature (fino a 400°F / 204°C) e applicazioni corrosive. Materiali personalizzati, opzioni di montaggio (flange) e dimensioni disponibili.

Applicazioni

• Aspirazione dei fumi di saldatura
• Raffreddamento di parti calde
• Asciugatura di parti bagnate
• Pulizia di pezzi lavorati
• Distribuzione del calore in forni e stampi
• Ventilazione di aree confinate
• Raccolta polveri
• Scarico dei vapori dai serbatoi

Vantaggi Rispetto alle ventole:

• Compatto, leggero e portatile
• Nessuna alimentazione elettrica richiesta nel punto d'uso (usa aria compressa)
• Nessuna parte mobile — manutenzione minima
• I terminali sono facilmente canalizzabili
• Accensione/spegnimento istantaneo e forza/portata variabile
• Nessuna interferenza RF

Rispetto a venturi ed ejector:

• Maggiore amplificazione del flusso con minor consumo di aria compressa
• Nessuna ostruzione interna
• Rispetta i requisiti OSHA di pressione e rumore; funzionamento silenzioso

Sistemi Gli Amplificatori d'aria regolabili sono disponibili come unità singole o kit. Tipi di sistemi e serie di modelli rappresentativi:
Tipi di modelli:
- Solo Amplificatore d'aria regolabile
- Kit Amplificatore d'aria regolabile (includono amplificatore, separatore filtro e regolatore di pressione con accoppiatore)
- Kit Deluxe Amplificatore d'aria regolabile (includono amplificatore, controllo elettronico del flusso EFC, separatore filtro e regolatore di pressione con accoppiatore)

Numeri di modello rappresentativi per diametro di uscita:
Model | Diametro di uscita | Esempi di codici
Aluminum Adjustable Air Amplifier Only | 3/4" (19mm) / 1-1/4" (32mm) / 2" (51mm) / 3" (76mm) / 4" (102mm) | 6040 / 6041 / 6042 / 6043 / 6044
Aluminum Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6240 / 6241 / 6242 / 6243 / 6244
Stainless Steel Adjustable Air Amplifier Only | 3/4" / 1-1/4" / 2" / 3" / 4" | 6030 / 6031 / 6032 / 6033 / 6034
Stainless Steel Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6230 / 6231 / 6232 / 6233 / 6234

Prestazioni (estratto, testate a 80 PSIG / 5,5 BAR, 0.002" di gioco) Valori esemplificativi (modelli selezionati):
Gruppo modello | Consumo d'aria (SCFM) | Rapporto di amplificazione | Volume d'aria all'uscita (SCFM) | Livello sonoro (dBA)
6030, 6230, 6040, 6240 | 8.9 SCFM | 10 | 89 SCFM | 78 dBA
6031, 6231, 6041, 6241 | 12.9 SCFM | 16 | 206 SCFM | 81 dBA
6032, 6232, 6042, 6242 | 21.5 SCFM | 20 | 430 SCFM | 82 dBA
6033, 6233, 6043, 6243 | 35.2 SCFM | 22 | 774 SCFM | 83 dBA
6034, 6234, 6044, 6244 | 50 SCFM | 24 | 1,200 SCFM | 84 dBA

Specifiche tecniche

• Denominazione commerciale: Adjustable Air Amplifier™
• SKU / codice prodotto di esempio mostrato a pagina: P6030 (prodotto configurabile)
• Materiali disponibili: Alluminio o acciaio inossidabile (inox adatto per uso alimentare, alte temperature e applicazioni corrosive)
• Diametri di uscita disponibili: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Principio operativo: Effetto Coanda — l'aria primaria ad alta velocità induce un ampio flusso d'aria circostante
• Regolazione: Gioco d'aria continuo regolabile ruotando l'estremità di scarico; l'anello zigrinato fissa l'impostazione
• Condizioni di prova per i dati di prestazione: valori mostrati a 80 PSIG (5,5 BAR) con un gioco di 0,002" (0,05 mm)
• Usi tipici: raffreddamento, asciugatura, rimozione di fumo/vapori, pulizia di componenti, distribuzione d'aria in forni/stampi, ventilazione di aree confinate
