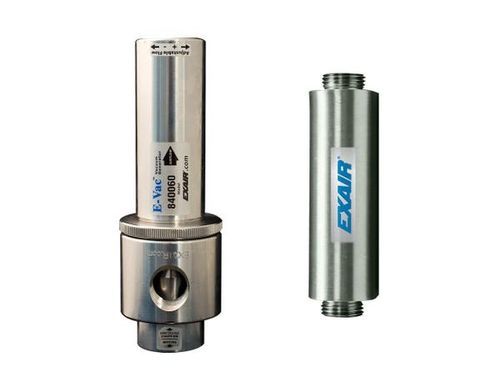

Eiettore Venturi monostadio 841008M

per aspirapolverecon raccordo super rapidocompatto

Panoramica
La serie Adjustable E‑Vac® di EXAIR è un generatore di vuoto azionato ad aria compressa con livello di vuoto e portata regolabili. Le unità sono compatte, prive di parti mobili e idonee per operazioni industriali di presa, bloccaggio, sollevamento, confezionamento e movimentazione di superfici. Il silenziatore a passaggio diretto è raccomandato in presenza di particelle e garantisce la migliore attenuazione acustica (fino a 26 dBA).

Applicazioni

• Pick-and-place di componenti e assiemi
• Apertura sacchi e imballaggi
• Posizionamento etichette
• Formatura sottovuoto e evacuazione stampi
• Riempimento sottovuoto e test di perdita
• Evacuazione contenitori e confezionamento sottovuoto
• Morsettatura, mandrinatura e utensili per robot
• Allineamento e alimentazione carta in macchine da stampa
• Presse sottovuoto per impiallacciature e laminati

Vantaggi

• Regolazione precisa del livello di vuoto tramite rotazione dello scarico e anello di bloccaggio
• Consumo aria ottimizzato in base al vuoto richiesto
• Senza parti mobili — manutenzione ridotta
• Il silenziatore a passaggio diretto evita l’intasamento da particelle
• Funzionamento silenzioso (silenziatore a passaggio diretto fino a 26 dBA)
• Risposta istantanea e vuoto stabile in singolo stadio
• Corpo in alluminio 6061 leggero
• Facile montaggio a punto d’uso; portatile

Modelli / Configurazioni (sintesi)
Adjustable E‑Vac solo: 840008 — 8.2 SCFM (232 SLPM); 840015 — 15.4 SCFM (436 SLPM); 840030 — 26.4 SCFM (748 SLPM); 840060 — 62.7 SCFM (1,775 SLPM).
Con silenziatore a passaggio diretto: 840008M, 840015M, 840030M, 840060M.
Kit: kit base (841xxx), kit con silenziatore (841xxM), kit deluxe con filtro e regolatore (842xxx / 842xxxM).

Note sulle prestazioni
- Impostazione di fabbrica 15 in Hg (≈51 kPa); massimo ≈25 in Hg (≈85 kPa) su superfici non porose (vuoto maggiore richiede più aria).
- Regolazione di vuoto e portata svitando l'anello di bloccaggio e ruotando lo scarico; serrare per bloccare.
- La scelta del modello determina il consumo d'aria / le capacità di portata (vedi modelli sopra).

Accessori e componenti di sistema
EXAIR fornisce silenziatori (standard e passaggio diretto), raccordi, connettori push‑in, tubi in poliuretano (1/4" e 3/8", lunghezze fino a 50'), valvole di non ritorno, manometri (0–30 in Hg), clip di montaggio e filtri/regolatori opzionali. Raccomandazioni:

• Silenziatore standard: estremità chiusa, per applicazioni senza polvere
• Silenziatore a passaggio diretto: resiste all'accumulo di detriti e offre la migliore riduzione del rumore
• Tubi per vuoto: vari diametri e lunghezze per il layout del sistema
• Valvole di non ritorno e raccordi girevoli/bulkhead per mantenere il vuoto e facilitare l'assemblaggio
• Separatori a scarico automatico e filtri rimuovi‑olio per la linea d'aria compressa

Galleria / Note sui kit
I kit deluxe includono pompa, ventose, raccordi, tubi, clip di montaggio, filtro e regolatore con innesto. La famiglia è in alluminio ed è disponibile in quattro taglie.

Caratteristiche / Specifiche tecniche

• Serie: Adjustable E‑Vac®
• Costruzione: alluminio 6061
• Funzionamento: azionato ad aria compressa (senza alimentazione elettrica)
• Vuoto regolabile: fabbrica 15 in Hg (51 kPa); max ≈25 in Hg (85 kPa) su superfici non porose
• Opzioni consumo/portata: 8.2 SCFM (232 SLPM) — 840008; 15.4 SCFM (436 SLPM) — 840015; 26.4 SCFM (748 SLPM) — 840030; 62.7 SCFM (1,775 SLPM) — 840060
• Portata massima (altre configurazioni) fino a 81 SCFM (2,294 SLPM)
• Riduzione sonora: silenziatore a passaggio diretto fino a 26 dBA
• Assenza di parti mobili — manutenzione minima; attacco vuoto filettato NPT
• Accessori disponibili: silenziatori, valvole, manometri, raccordi, tubi, separatori, regolatori, elettrovalvole
