Eiettore Venturi spinto Model 812008 E-Vac

Venturimonostadioper l'industria plastica

Panoramica
I kit Deluxe aggiungono un separatore filtro e un regolatore di pressione all'In-Line E-Vac®, alle ventose, ai raccordi e al tubo inclusi. Questi generatori di vuoto monostadio, di forma cilindrica, sono compatti e semplici da montare nel punto d'uso. I kit includono ventose, raccordi e tubazione e possono essere fissati avvitandoli direttamente alla linea d'aria compressa o utilizzando la clip di montaggio fornita. Le unità ad alto vuoto raggiungono fino a 27" Hg (91 kPa) e il flusso di vuoto dipende dal modello; sono generalmente impiegate su materiali non porosi come vetro, lamiera d'acciaio e plastica. Il silenziatore standard (estremità chiusa) è adatto ad ambienti privi di polvere; il silenziatore a passaggio diretto è raccomandato in presenza di particelle per evitare l'accumulo di detriti. I silenziatori a passaggio diretto offrono la migliore riduzione del rumore (fino a 26 dBA).

Applicazioni

• Pick-and-place di pezzi e componenti
• Apertura di sacchi e confezioni
• Posizionamento e gestione di etichette
• Stampaggio sotto vuoto e evacuazione degli stampi
• Riempimento sotto vuoto e test di tenuta
• Evacuazione di contenitori, serraggio e morsettamento
• Allineamento e alimentazione della carta nelle macchine da stampa
• Confezionamento sottovuoto e montaggio superficiale
• Presse sottovuoto per impiallacciature e laminati
• Formazione di cartoni e utensili per robot
• Gestione di liquidi sotto vuoto per prove

Vantaggi

• Design compatto e portatile
• Venturi monostadio che elimina le fluttuazioni di vuoto
• Funzionamento silenzioso (silenziatori opzionali disponibili)
• Generazione istantanea del vuoto
• Montaggio semplice nel punto d'uso (filettare sulla linea d'aria o clip di montaggio)
• Costruzione leggera e resistente in alluminio 6061
• Nessuna parte mobile — manutenzione minima
• Diversi modelli per abbinare flusso e vuoto richiesti
• Risposta rapida per ridurre i tempi di ciclo
• Funzionamento pneumatico sicuro — nessuna elettricità richiesta

Modelli / Kit (selezione)
Esempio di SKU mostrato nell'intestazione della pagina: P812002H (prodotto configurabile).

Generatori E-Vac ad alto vuoto — esempi di modelli (non porosi)
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
Vuoto massimo per i modelli elencati: 27" Hg (91 kPa). Flusso di vuoto e consumo d'aria variano in base al modello e all'opzione silenziatore.

Kit — esempi mostrati nelle tabelle prodotto
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit senza silenziatore (include E-Vac, ventose, raccordi, tubazione, clip di montaggio): 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit senza silenziatore (include E-Vac, ventose, raccordi, tubazione, clip, filtro e regolatore): 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac con silenziatore standard: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit con silenziatore standard: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit con silenziatore standard: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac con silenziatore a passaggio diretto: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit con silenziatore a passaggio diretto: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit con silenziatore a passaggio diretto: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Accessori (selezione)

• Silenziatori — standard (estremità chiusa) e a passaggio diretto (raccomandati in presenza di particelle; migliore riduzione del rumore fino a 26 dBA)
• Raccordi e tubazioni — raccordi push-in e tubazioni in poliuretano (lunghezze disponibili: 10', 20', 30', 40', 50'); minimizzare la lunghezza del tubo per tempi di presa/rilascio ottimali
• Valvola di ritegno — mantiene il vuoto in caso di perdita dell'aria compressa; alto flusso con restrizione minima
• Manometro — modelli per 0–30" Hg
• Connettori push-in, giunti snodati, t a derivazione, passaparete e giunti di unione — molteplici dimensioni e filettature
• Clip di montaggio — clip con cinghia inclusa in molti kit
• Filtri separatori con scarico automatico e filtri per rimozione olio raccomandati per la preparazione dell'aria compressa; regolatori di pressione ed elettrovalvole per il controllo

Prestazioni (sintesi)
Unità ad alto vuoto disponibili fino a 27" Hg (91 kPa). Flusso di vuoto e consumo d'aria dipendono dal modello e dall'opzione silenziatore scelti. Esempi di flussi (SCFM a 80 PSIG): 2.3, 3.3, 6.2, 8.4, 13.2, 23.1, 30.8 SCFM. Numeri di modello maggiori corrispondono a capacità di flusso superiori; tempi di evacuazione e tabelle di prestazione dettagliate sono fornite per ogni modello nelle specifiche prodotto.

Specifiche tecniche

• Famiglia prodotto: In-Line E-Vac® (Alto Vuoto, kit Deluxe mostrato)
• Vuoto massimo: fino a 27" Hg (91 kPa)
• Flusso di vuoto: varia per modello (esempi fino a 30.8 SCFM / 872 SLPM)
• Costruzione: alluminio 6061
• Progetto: generatore di vuoto venturi monostadio, senza parti mobili
• Funzionamento: pneumatico — non richiede elettricità

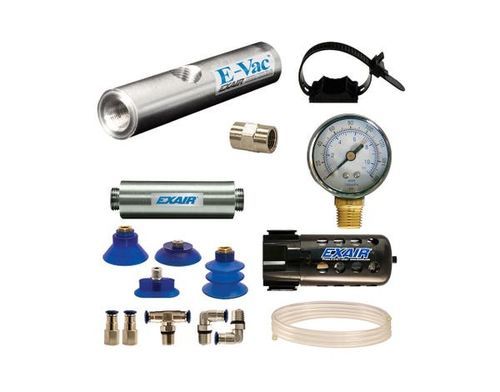

• I kit (Deluxe) includono: unità E-Vac, assortimento di ventose, raccordi (dritto/gomito/tee), tubo 10', clip di montaggio, separatore filtro con scarico automatico, regolatore di pressione (con attacco)
• Opzioni silenziatore: silenziatore standard (estremità chiusa) e silenziatore a passaggio diretto (raccomandato per particelle; migliore riduzione del rumore)
• Applicazioni tipiche: pick & place, imballaggio, etichettatura, formatura, test di tenuta, utensili robotici, pressa a vuoto, confezionamento sottovuoto
• SKU esempio sulla pagina: P812002H
• ID prodotto mostrato: 11085
• Prezzo mostrato (configurazione principale): $879.00 (USD)
