Eiettore Venturi di aspirazione 842015

a bassa rumorositàpneumaticocompatto

Panoramica
I kit E-Vac® Deluxe includono un silenziatore, una selezione di (4) paia di ventose (strettamente abbinate alle prestazioni dell'E-Vac), raccordi per vuoto: (2) dritti, (2) a gomito e (1) a T, 10' (3 m) di tubazione per vuoto, un separatore-filtro, regolatore di pressione e una clip di montaggio. L'Adjustable E-Vac di EXAIR è una serie di generatori di vuoto alimentati ad aria compressa a basso costo, in cui il livello di vuoto e le portate possono essere facilmente regolati in base ai requisiti dell'applicazione. Queste pompe per vuoto sono ideali per un'ampia varietà di applicazioni di pick and place, apertura pacchi, serraggio, sollevamento, bloccaggio (chucking) e montaggio superficiale. Non richiedono manutenzione e non hanno parti in movimento soggette a usura. I kit Deluxe Adjustable E-Vac consentono di provare diversi tipi di ventose.

Applicazioni

• Pick and place di pezzi e attrezzature
• Apertura sacchetti/imballaggi
• Posizionamento etichette
• Formatura sottovuoto
• Evacuazione stampi
• Riempimento sottovuoto
• Test di tenuta
• Evacuazione contenitori
• Bloccaggio e chucking
• Allineamento e alimentazione carta nelle macchine da stampa
• Confezionamento sottovuoto
• Montaggio superficiale
• Presse a vuoto per impiallacciature e laminati
• Formazione di scatole
• Utensili robotici
• Aspirazione di liquidi per collaudi

Vantaggi

• Facile impostare il livello di vuoto richiesto dall'applicazione
• Minimizza l'uso di aria compressa
• Compatto, portatile
• Design anti-intasamento: polvere e contaminanti passano attraverso
• Design a stadio singolo elimina le fluttuazioni del vuoto
• Funzionamento silenzioso (silenziatori opzionali disponibili)
• Vuoto istantaneo
• Facile da montare nel punto d'uso
• Leggero e robusto
• Nessuna parte mobile – nessuna manutenzione
• Risposta rapida – aumenta il tempo ciclo
• Costruzione in alluminio 6061 durevole
• Funzionamento sicuro – non richiede elettricità

Modelli / Kit
Generatori di vuoto Adjustable E-Vac (Adjustable E-Vac solo):
840008 | 840015 | 840030 | 840060

Adjustable E-Vac con silenziatore a passaggio diretto:
840008M | 840015M | 840030M | 840060M

Adjustable E-Vac Kit senza silenziatore a passaggio diretto (include E-Vac, ventose, raccordi, tubazione, clip di montaggio):
841008 | 841015 | 841030 | 841060

Adjustable E-Vac Kit con silenziatore a passaggio diretto (include E-Vac, silenziatore, ventose, raccordi, tubazione, clip di montaggio):
841008M | 841015M | 841030M | 841060M

Adjustable E-Vac Deluxe Kit senza silenziatore a passaggio diretto (include E-Vac, ventose, raccordi, tubazione, clip di montaggio, filtro e regolatore):
842008 | 842015 | 842030 | 842060

Adjustable E-Vac Deluxe Kit con silenziatore a passaggio diretto (include E-Vac, silenziatore, ventose, raccordi, tubazione, clip di montaggio, filtro e regolatore):
842008M | 842015M | 842030M | 842060M

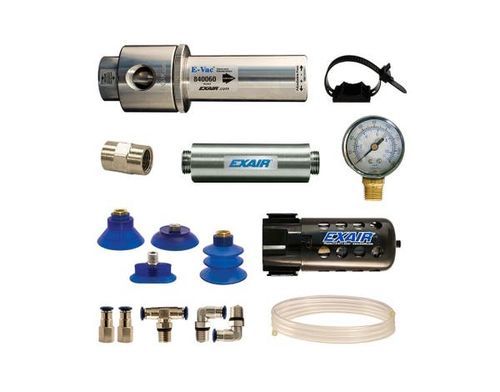

Incluso con il kit Deluxe (tipico)

• Silenziatore (se selezionato)
• Assortimento di (4) paia di ventose abbinate alle prestazioni dell'E-Vac
• Raccordi per vuoto: 2 dritti, 2 a gomito, 1 a T
• Tubo per vuoto 10' (3 m)
• Separatore-filtro (tipo scarico automatico)
• Regolatore di pressione (con accoppiatore)
• Clip di montaggio

Caratteristiche / specifiche tecniche

• Marca: EXAIR
• Modello: Adjustable E-Vac®
• SKU (pagina prodotto): P842008
• Gamma di vuoto: fino a 25" Hg (85 kPa) (massimo su superfici solide non porose)
• Impostazione di vuoto in fabbrica: 15" Hg (51 kPa)
• Portata d'aria / dimensioni: disponibili taglie con portate fino a 81 SCFM (2.294 SLPM) a seconda del modello
• Esempi di consumo d'aria (a 80 PSIG): 8,2 SCFM (modello 840008), 15,4 SCFM (840015), 26,4 SCFM (840030), 62,7 SCFM (840060)
• Tempi di evacuazione e curve di flusso fornite per modello (dati di fabbrica)
• Costruzione: alluminio 6061 (durevole, leggero)
• Nessuna parte mobile – senza manutenzione
• Kit: configurazioni standard e deluxe disponibili; i kit deluxe includono separatore-filtro e regolatore di pressione
• Tubo tipicamente fornito con il kit: 10' (3 m) tubo in poliuretano per vuoto
• Opzioni di silenziatore: silenziatore standard e silenziatore a passaggio diretto (passaggio diretto raccomandato in presenza di particelle)
• Accessori disponibili: silenziatori, raccordi, valvole di controllo, manometro, raccordi push-in, clip di montaggio, lunghezze di tubo, ecc.
• Prezzo (pagina): 1050 (USD) — prezzo indicato nella scheda prodotto
