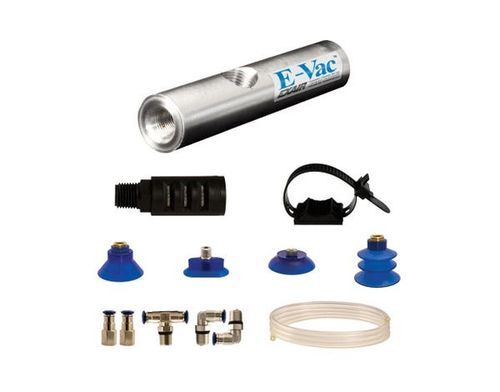

Eiettore Venturi monostadio 810002

per pannelli in metalloper vetroper plastica

Panoramica
Unità ad alto vuoto fino a 27 in Hg (91 kPa) con portate di vuoto fino a 15,8 SCFM (447 SLPM) sono tipicamente utilizzate per materiali non porosi come vetro, lamiera d'acciaio e plastica. Queste unità cilindriche a stadio singolo sono compatte e facili da montare nel punto d'uso. Possono essere fissate avvitandole direttamente su una linea di aria compressa o utilizzando una clip di montaggio.

Applicazioni

• Pick and place di pezzi e attrezzature
• Apertura di sacchetti/confezioni
• Posizionamento etichette
• Formatura per vuoto (vacuum forming)
• Evacuazione di stampi
• Riempimento sotto vuoto
• Test di tenuta
• Evacuazione di contenitori
• Bloccaggio e presa (clamping e chucking)
• Allineamento e alimentazione carta nelle macchine da stampa
• Imballaggio sottovuoto
• Posizionamento superficiale
• Presse a vuoto per impiallacciature e laminati
• Formatura di scatole
• Attrezzature robotiche
• Vuoto per liquidi per test

Vantaggi

• Compatto, portatile
• Design a stadio singolo che elimina le fluttuazioni di vuoto
• Funzionamento silenzioso
• Vuoto istantaneo
• Facile da montare nel punto d'uso
• Leggero e robusto
• Nessuna parte in movimento — nessuna manutenzione
• Molti modelli per soddisfare esigenze di portata e livello di vuoto
• Risposta rapida — aumenta il ciclo produttivo
• Costruzione in alluminio 6061 durevole
• Operazione sicura - non richiede elettricità

Modelli (tabella di selezione)
Generatore E-Vac ad alto vuoto (non poroso) — scegliere in base a SCFM / SLPM:
Colonne modelli (2.3 SCFM / 65 SLPM, 3.3 SCFM / 93 SLPM, 6.2 SCFM / 176 SLPM, 8.4 SCFM / 238 SLPM, 13.2 SCFM / 374 SLPM, 23.1 SCFM / 654 SLPM, 30.8 SCFM / 872 SLPM)
E-Vac solo: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit senza silenziatore: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit senza silenziatore: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac con silenziatore standard: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit con silenziatore standard: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit con silenziatore standard: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac con silenziatore a flusso diretto: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit con silenziatore a flusso diretto: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit con silenziatore a flusso diretto: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Accessori (selezione)
Silenziatori (standard)
Modelli: 900800 (Silenziatore standard 1/4 MNPT), 900801 (Silenziatore standard 3/8 MNPT), 900802 (Silenziatore standard 1/2 MNPT)
Silenziatori a flusso diretto
Modelli: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
Valvole di non ritorno
Modelli: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
Manometro per vuoto
Modello: 900811 (0-30 in Hg)
Connettori push-in (selezione)
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Male Global Thread), 900775 (1/4 Tube X 1/4 Male Global Thread), 900776 (1/4 Tube X 3/8 Male Global Thread), 900777, 900778, 900779, 900780 (varie dimensioni)
Gomito snodabile push-in / Tee derivazione / Connettori passaparete
Modelli: 900781–900787 (dimensioni gomiti snodabili), 900788–900791 (dimensioni tee derivazione), 900792–900793 e 900809–900810 (connettori passaparete / unione)
Tubo per vuoto (poliuretano)
900795-10 (tubo 1/4" - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (varianti 3/8")
Clip di montaggio
Modello: 900798 (Clip di montaggio con cinghia)

Riepilogo prestazioni (selezionato)
Capacità alto vuoto: fino a 27 in Hg (91 kPa).
Le portate di vuoto variano per modello (esempi): 2.3 SCFM, 3.3 SCFM, 6.2 SCFM, 8.4 SCFM, 13.2 SCFM, 23.1 SCFM, 30.8 SCFM.
Consumo d'aria e rumorosità variano in base al modello e all'opzione silenziatore; consultare le tabelle prestazionali per SCFM/SLPM, rumore (dBA) e portata di vuoto in funzione del livello di vuoto.

Specifiche tecniche

• Vuoto massimo: 27 in Hg (91 kPa)
• Portate di vuoto: fino a 15,8 SCFM (447 SLPM) (riferimento piattaforma/typical), i modelli individuali forniscono portate da ~2,3 a 30,8 SCFM a seconda del modello
• Consumo d'aria: dipende dal modello (vedere i dati di prestazione)
• Progettazione: generatore di vuoto a stadio singolo, cilindrico (nessuna parte mobile)
• Materiale: costruzione in alluminio 6061
• Montaggio: avvitare direttamente sulla linea d'aria compressa o utilizzare clip di montaggio
• Opzioni silenziatore: nessun silenziatore, silenziatore standard, silenziatore a flusso diretto (la selezione influisce su rumore e gestione delle particelle)
• Opzioni kit: Kit E-Vac e Deluxe (includono ventose, raccordi, tubazioni, clip di montaggio; Deluxe aggiunge separatore filtro e regolatore)
• Applicazioni tipiche: pick-and-place, formatura sotto vuoto, test di tenuta, imballaggio, utensili robotici e altre attività industriali di vuoto per materiali non porosi
• Manutenzione: nessuna richiesta per il generatore di vuoto (nessuna parte mobile)
