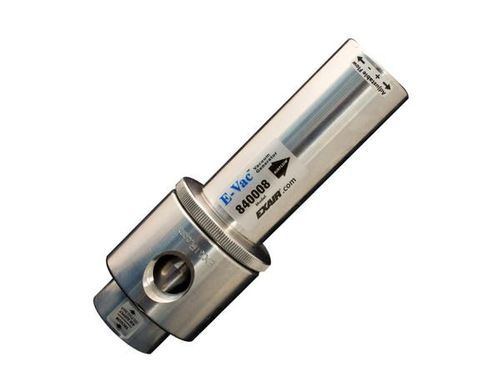

Eiettore Venturi monostadio 840030

a bassa rumorositàportatileregolabile

Panoramica
EXAIR Adjustable E-Vac® è una gamma economica di generatori di vuoto alimentati ad aria compressa, con portate e livelli di vuoto facilmente regolabili per adattarsi ai requisiti dell'applicazione. Compatto e privo di parti in movimento, è adatto per pick-and-place, apertura buste/confezioni, serraggio, sollevamento, bloccaggio e montaggio superficiale. Vuoto e portata si regolano ruotando il venturi/scarico e bloccando la posizione con un anello di bloccaggio. Sono disponibili ventose e accessori per realizzare un sistema di vuoto completo.

Applicazioni

• Pick and place di pezzi e attrezzature
• Apertura di sacchetti e imballaggi
• Posizionamento etichette
• Stampaggio sotto vuoto e evacuazione stampi
• Riempimento sottovuoto e test di tenuta
• Evacuazione contenitori e confezionamento sottovuoto
• Clamping, chucking e montaggio superficiale
• Allineamento e alimentazione carta in macchine da stampa
• Formatura cartoni e utensili robotici
• Prelievo liquidi per test

Vantaggi

• Regolazione semplice del livello di vuoto in punto d'uso
• Minimizza il consumo d'aria compressa
• Compatto, portatile e facile da montare
• Progettazione anti-intasamento che lascia passare polvere e contaminanti
• Design monostadio per un vuoto stabile
• Funzionamento silenzioso (silenziatori opzionali disponibili)
• Vuoto istantaneo e risposta rapida
• Assenza di parti in movimento — manutenzione ridotta
• Costruzione in alluminio 6061
• Funzionamento sicuro — non richiede elettricità
• Più modelli per diverse esigenze di portata

Modelli / Kit (tabella riepilogo)
Intestazione: SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M

Prestazioni (punti chiave)

• Impostazione di fabbrica: 15" Hg (51 kPa). Massimo su superfici non porose: ~25" Hg (85 kPa).
• Portata e vuoto variano con la porosità del carico; la regolazione dello scarico/venturi modifica sia il vuoto sia il consumo d'aria.
• Esempi a 15" Hg, alimentazione 80 PSIG: 840008 = 8.2 SCFM (232 SLPM), 840015 = 15.4 SCFM (436 SLPM), 840030 = 26.4 SCFM (747 SLPM), 840060 = 62.7 SCFM (1,775 SLPM).
• I tempi di evacuazione dipendono dal volume del contenitore; consultare le tabelle dettagliate nella scheda tecnica.

Accessori (sintesi)
Componenti necessari per realizzare un sistema: silenziatori, tubazioni, valvole di non ritorno, raccordi push-in, fitting, ventose, clip di montaggio, filtro e regolatore (nei Deluxe Kit). Elementi principali:

• Silenziatori standard: 900800 (1/4 MNPT), 900801 (3/8 MNPT), 900802 (1/2 MNPT)
• Silenziatori a passaggio diretto: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
• Valvole di non ritorno: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
• Manometro per vuoto: 900811 (0-30" Hg)
• Raccordi push-in e giunti snodati (esempi: serie 900773–900796)
• Tubi per vuoto disponibili in varie lunghezze (900795-10 … 900795-50 e serie 900796)
• Clip di montaggio: 900798

Funzionamento (sintesi)
L'aria compressa entra dall'attacco ed è accelerata tramite un ugello diretto nel venturi. Una presa di vuoto tangenziale tra l'orifizio e il venturi aspirа l'aria dal punto di aspirazione; l'aria indotta si mischia al flusso primario ed è espulsa. Per regolare vuoto/portata: allentare l'anello di bloccaggio, ruotare lo scarico (in senso antiorario per aumentare, orario per diminuire) e poi serrare l'anello.

Caratteristiche / specifiche tecniche

• Famiglia modelli: Adjustable E-Vac®
• Produttore / Marca: EXAIR
• Costruzione: alluminio 6061
• Funzionamento: generatore di vuoto alimentato ad aria compressa (senza elettricità)
• Regolazione: vuoto e portata regolabili tramite venturi/scarico; anello di bloccaggio
• Gamma di vuoto: impostazione di fabbrica 15" Hg (51 kPa); max ≈ 25" Hg (85 kPa) su superfici non porose
• Taglie disponibili (nominali): 8.2, 15.4, 26.4, 62.7 SCFM (232, 436, 747, 1775 SLPM)
• Opzioni: E-Vac solo; E-Vac con silenziatore a passaggio diretto; Kit e Deluxe Kit (inclusi filtro e regolatore)
• Nessuna parte mobile — manutenzione minima
• Alimentazione raccomandata: aria compressa pulita e asciutta; utilizzare separatori e filtri per rimuovere olio per prestazioni ottimali
• Accessori opzionali: silenziatori, valvole di non ritorno, manometro, raccordi push-in, giunti snodati, tubazioni, ventose, clip di montaggio
