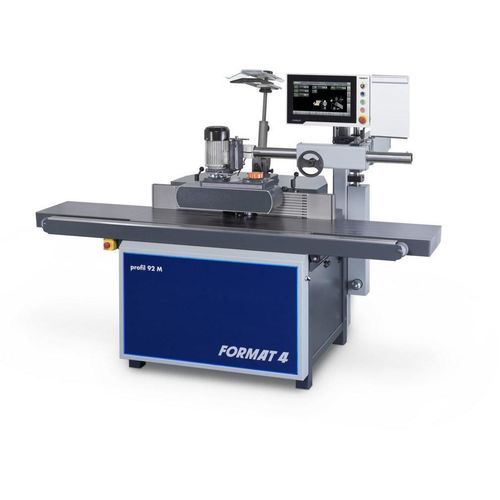

Limatrice per legno 92 M e-motion

ad alta precisione

Panoramica
I tempi di set-up sono un ricordo: Format4 profil 92 M e-motion - la fresatrice a mandrino con doppia inclinazione e sistema di cambio rapido utensili HSK 63F
La fresatrice da tavolo profil 92 M è un modello premium progettato per alta produttività e tempi di set-up ridotti. L'elettromandrino è dotato di interfaccia HSK 63F per cambio utensile automatico con bloccaggio pneumatico. L'unità a doppia inclinazione offre un'ampia escursione di ±46° per lavorazioni versatili. Velocità di rotazione, altezza e angolo del mandrino, guida mandrino e apertura del tavolo si regolano tramite il controllo e-motion su touchscreen 15-inch, con memoria per utensili, mandrini e programmi di profilatura/inclinatura per garantire ripetibilità.

Progettazione e funzioni principali

• Elettromandrino con interfaccia HSK 63F per cambio rapido automatico con bloccaggio pneumatico
• Unità mandrino a doppia rotazione/inclinazione con ampia escursione ±46° e doppia sospensione guidata per inclinazione priva di gioco
• Controllo e-motion intuitivo su touchscreen 15-inch: controllo della velocità di rotazione, altezza e angolo del mandrino, guida mandrino e apertura del tavolo; memoria per utensili e programmi
• Anelli eccentrici inseribili controllati per massima superficie di supporto del tavolo e ridotto sforzo di regolazione durante l'inclinazione del mandrino
• Paracadute per fresatrice di precisione robusto con due assi controllati per regolazione precisa della profondità e posizionamento indipendente della ganascia di alimentazione destra; la guida può essere ribaltata per profilature curve
• Alimentatore motorizzato regolabile elettricamente in altezza disponibile come opzione; dispositivo ribaltabile opzionale per l'alimentatore

Punti salienti

• Prestazioni costanti e elevate per funzionamento industriale continuo
• Soluzioni di produzione ottimizzate per il cliente
• Design solido con componenti premium
• Diverse varianti di specifica con opzioni high-tech
• Precisione ingegneristica completa
• Comfort d'uso premium e design premiato
• Qualità e precisione dall'Austria; produttività senza compromessi

Dettagli / Accessori (selezionati)

• Porta elenco pezzi con block notes A4 montato sul pannello di controllo superiore
• Nuovo arresto guida ribaltabile con due assi controllati per regolazione precisa della profondità e capacità di ribaltamento per profilatura curva
• Doppia aspirazione tramite la guida della fresatrice e contenitore di raccolta sotto la testa di taglio
• Guida integrata con piastre guida continuamente e rapidamente posizionabili (opzionale)
• Segmento inclinabile brevettato Easy-Glide: esente da manutenzione, non richiede lubrificazione; materiale sintetico durevole; garanzia di 6 anni
• Varie varianti di mandrino HSK 63F e opzioni di mandrini disponibili come accessori (più altezze e diametri utilizzabili)

Note su controllo e sicurezza
Il controllo e-motion include interfaccia USB e predisposizione per connessione di rete; il pannello di controllo è regolabile in altezza e posizione e può essere ribaltato fuori dall'area di lavoro. Protezione Centrex per fresatrice e varie guide barra di sicurezza e opzioni di piastre guida sono disponibili; doppia estrazione e prese di collegamento per estrattore garantiscono un'operazione pulita.

Specifiche tecniche

• Modello: profil 92 M e-motion
• Interfaccia mandrino HSK 63F; alesaggio del mandrino Ø 30 mm (esempio), altezza mandrino utilizzabile fino a 140 mm (a seconda della variante di mandrino)
• Velocità mandrino variabile: 1.000 – 18.000 rpm
• Opzioni motore: 7,5 kW con velocità variabile (standard); 10 kW con velocità variabile (opzione)
• Apertura del tavolo: 320 mm (standard) / 255 mm opzione con anelli eccentrici inseribili controllati
• Guida fresatrice per diametro utensile max 250 mm
• Piastra guida del mandrino in alluminio anodizzato 550 mm (standard); guide barra di sicurezza / guide integrate disponibili come opzioni
• Escursione inclinazione: ±46° con regolazione angolare a posizione controllata
• Regolazione altezza mandrino a posizione controllata
• Controllo: controllo touchscreen e-motion all'altezza degli occhi; interfaccia USB; predisposizione rete
• Diametri di collegamento estrattore (guida mandrino / sotto il tavolo): 140 / 80 mm
• Altezza di lavoro: 35 inch
• Larghezza minima di trasporto: 51⅜" (35⅜" indicata tra parentesi)
• Peso (con equipaggiamento medio): circa 1606 lbs
• Opzioni di imballaggio: imballaggio IPPC (standard), imballaggio container (standard)
• Opzioni alimentatore: alimentatore elettrico regolabile in altezza (opzione); dispositivo ribaltabile per alimentatore (opzione)
• Legenda: S = dotazione standard; O = opzione
