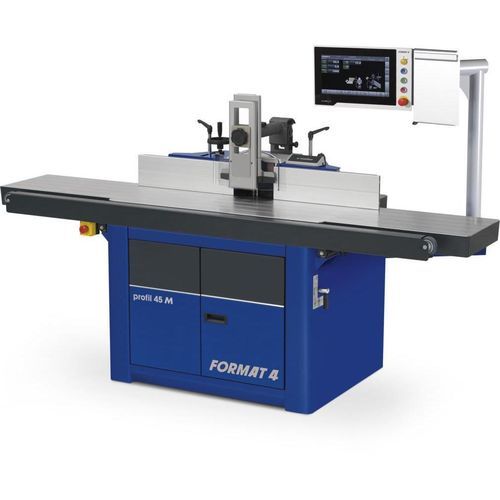

Limatrice ad alta precisione 45 M x-motion

per legno

Panoramica
La fresatrice per profili inclinabile profil 45 M x-motion è una macchina professionale per la lavorazione del legno che combina un banco rigido in ghisa, un'ampia apertura di lavoro e un controllo avanzato per operazioni di profilatura industriale. Progettata per la lavorazione precisa dei profili, supporta anche materie plastiche tecniche e compositi con opzioni specifiche.

Posizionamento del prodotto
Il profil 45 M è progettato come macchina industriale per lavorazioni di profilatura speciali e produzione ad alta efficienza. La linea d'attrezzature c-tech offre opzioni dedicate per la lavorazione di plastiche e materiali compositi.

Funzionalità premium "x-motion" (profil 45 M x-motion)
Il profil 45 M x-motion include un monitor touch TFT da 7" con il pacchetto di controllo x-motion per il comfort dell'operatore: lo schermo è posizionato all'altezza degli occhi e mostra i dati principali. Impostazioni di mandrino e guida possono essere regolate dall'interfaccia touch. Il pacchetto premium offre richiamo dei programmi, programmi di profilatura configurabili e un database utensili opzionale.

Punti di forza e vantaggi

• Prestazioni stabili per funzionamento industriale continuo
• Soluzioni di produzione ottimizzate su misura per il cliente
• Progetto robusto con componenti di precisione
• Molte varianti di specifica con soluzioni tecnologiche avanzate
• Ergonomia utente migliorata e disposizione dei comandi intuitiva
• Precisione di produzione austriaca per produttività costante

Varianti

• profil 45 M x-motion — include controllo touchscreen x-motion e funzioni premium (display TFT 7", database utensili, richiamo programma)
• profil 45 M — configurazione standard con controllo mandrino Power-Drive (regolazioni manuali/elettroniche fini e grossolane)

Caratteristiche principali / dettagli (selezionati)

• Apertura del banco toupie: 12⅝" (320 mm) — ampia apertura per sicurezza operatore e facile posizionamento di utensili per tenonatura e sollevamento pannelli
• Guida mandrino per diametro utensile max: 9⅞" (250 mm)
• Sistema di cambio rapido del mandrino — consente cambi rapidi di mandrino e utensili; supporta mandrini router ad alta velocità fino a 15.000 giri/min; mandrino Format-4 progettato con tre cuscinetti metallici di alta qualità
• Guida toupie con staffa ribaltabile di serie — consente rapidi cambi utensile/mandrino e lavorazioni curve
• Controllo guida mandrino — regolazione motorizzata precisa con visualizzazione in tempo reale
• Doppia aspirazione trucioli — aspirazione tramite guida e cassettino raccoglicarte sotto la testa per un funzionamento pulito
• Sistema di bloccaggio rapido opzionale per la guida di profilatura — aggancia/release con un solo movimento
• Guida inclinabile Easy-Glide — supporto guidato bilaterale per portata e inclinazione senza gioco
• Assemblaggio mandrino progettato per uso industriale — unità motore robusta, guida doppia di precisione per esatto regolamento dell'angolo e guida a coda di rondine per regolazione lineare dell'altezza
• Il mandrino FORMAT4 si inclina posteriormente — funzionamento più sicuro, assenza di punti di pizzicamento, intervallo completo di altezza pezzo e rimozione ottimale dei trucioli
• Sistema Quick-Lock per serraggio utensili — cambio rapido e sicuro degli utensili, adatto per mandrini Ø 30 mm
• Estensioni tavolo solide opzionali — aumentano la superficie di lavoro di 670 mm per lato; supporto anteriore estraibile esteso fino a 2200 mm con estensioni

Dati tecnici / specifiche

• Elettricità: tensione motore 3x 230 V
• Frequenza motore: 60 Hz
• Opzioni potenza motore mandrino: 7,5 HP (5,5 kW) S6/40% (standard); 10 HP (7,30 kW) opzionale; 13,5 HP (10 kW) opzionale
• Posizioni velocità mandrino: 5 posizioni a 3500 / 4500 / 6000 / 8000 / 10 000 rpm
• Apertura banco toupie: 12⅝" (320 mm)
• Diametro utensile massimo alla guida mandrino: 9⅞" (250 mm)
• Mandrino router alta velocità: supporta alberi Ø 6–16 mm e velocità fino a 15 000 rpm; disponibile fino a 10 HP a seconda della configurazione
• Controllo (profil 45 M x-motion): monitor a colori TFT 7" con touchscreen (x-motion)
• Controllo (profil 45 M): Power-Drive (regolazioni manuali/elettroniche fini e grossolane, indicazione LED del valore reale)
• Tavolo e supporto: tavolo macchina solido in ghisa, supporto anteriore estraibile 1270 mm (aumenta la superficie di supporto fino a 400 mm), supporto anteriore estendibile opzionale con estensioni tavolo
• Aspirazione trucioli: doppia estrazione tramite guida e cassettino raccoglicarte
