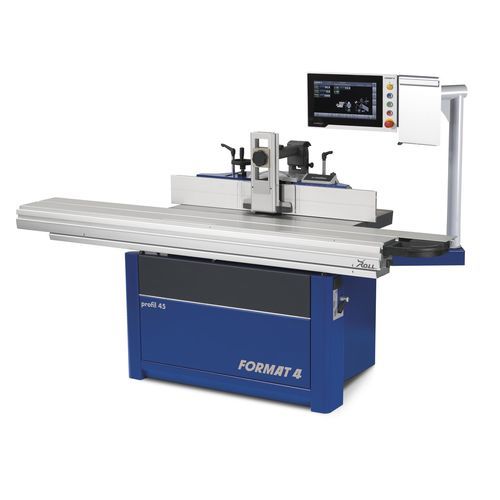

Limatrice CNC 45 Z x-motion

ad alta precisioneper legno

Panoramica
profil 45 Z Toupie inclinabile x-motion. Progettata per operazioni di profilatura e tenonatura rapide e precise, la profil 45 Z x-motion consente la regolazione in altezza e inclinazione del mandrino e il posizionamento del parascintille dal pannello di controllo. Il sistema di cambio rapido del mandrino riduce i tempi di set-up e aumenta l'efficienza produttiva. Progettazione e qualità dall'Austria.

Controllo / Comfort operatore
Il monitor TFT 7" incluso nel pacchetto di controllo x-motion offre un'interfaccia ergonomica e di facile lettura. Il touchscreen a livello occhi mostra i parametri principali a colpo d'occhio. Le impostazioni del mandrino e il posizionamento del parascintille sono controllabili direttamente dallo schermo. Il pacchetto premium consente il richiamo dei programmi, programmi di profilatura configurabili e un database utensili integrato.

Punti salienti

• Sistema di cambio rapido del mandrino – cambi estremamente rapidi di mandrino/utensile; supporta mandrini router ad alta velocità fino a 15.000 rpm e mandrini di vari diametri; mandrino Format‑4 con 3 cuscinetti metallici di alta qualità per stabilità.
• Controllo "x-motion" – touchscreen TFT colore 7" per posizionamento e richiamo programmi; posizionamento del parascintille tramite touch.
• Guida inclinabile Easy-Glide – guida a segmenti doppia precisa per alta capacità di carico e assenza di giochi.
• Sistema Quick-Lock – cambio comodo e sicuro degli utensili sulla toupie da banco (adatto a mandrini Ø 30 mm).
• Doppia aspirazione – aspirazione al parascintille e raccolta trucioli sotto la testa per un funzionamento pulito.
• Mandrino inclinabile all'indietro – funzionamento più sicuro senza punti di schiacciamento, nessuna limitazione in altezza pezzo, compatibile con alimentatori e rimozione efficiente dei trucioli.

Varianti / Equipaggiamento tipico

• profil 45 Z x-motion (pacchetto touchscreen x-motion)
• profil 45 Z (pacchetto standard; controllo Power-Drive opzionale)
• Lunghezze tavolo scorrevole: 51⅛" (1.300 mm) standard; opzionale 81" (2.050 mm) o 98⅜" (2.500 mm).
• Parascintille per Ø utensile max.: 9⅞" (250 mm).
• Apertura tavolo (toupie): 12⅝" (320 mm) per utensili di tenonatura e sollevamento pannello di grandi dimensioni.

Dettagli prodotto – caratteristiche selezionate

• Cambio rapido del mandrino: consente l'uso di mandrini con utensili di profilatura premontati o mandrini di diverso diametro; cambi in pochi secondi; supporta mandrini ad alta velocità fino a 15.000 rpm.
• Assemblaggio toupie: struttura robusta con guida doppia di precisione per regolazioni angolari esatte e guida a coda di rondine per la regolazione lineare in altezza; unità motore mandrino progettata per uso industriale.
• Tavolo per tenonatura / scanalatura: guida X-Roll con pressione rulli distribuita uniformemente e superfici guida indurite e lucidate per precisione e scorrimento a lungo termine.
• Tavoli ausiliari (opzionali): 43¼" (1.100 mm) e 51" (1.295 mm) con braccio telescopico per supportare pezzi grandi/pesanti; rullo terminale per carico senza danneggiare i pannelli.
• Power-Drive: regolazione rapida grossolana tramite interruttore e regolazione fine tramite pulsante con display LED del valore impostato.

Dati tecnici / specifiche

• Famiglia modello: profil 45 Z
• Controllo (variante x-motion): monitor TFT 7" colore, touchscreen a livello occhi, richiamo programmi e database utensili
• Cambio rapido mandrino: standard sulla variante x-motion; supporta mandrino ad alta velocità fino a 15.000 rpm; 3 cuscinetti metallici di precisione
• Velocità mandrino (tipiche): 3500, 4500, 6000, 8000, 10000 rpm (opzione: regolabile continuamente 1.500–10.000 rpm)
• Parascintille mandrino: supporta Ø utensili max. 9⅞" (250 mm)
• Apertura tavolo toupie: 12⅝" (320 mm)
• Lunghezze tavolo scorrevole: 51⅛" (1.300 mm) standard; opzione 81" (2.050 mm) / 98⅜" (2.500 mm)
• Aspirazione: doppia estrazione tramite parascintille e contenitore di raccolta sotto la testa
• Guida inclinabile: Easy-Glide tilting segment guide (guida doppia)
• Quick-Lock: sistema di cambio utensili per toupie adatto a mandrini Ø 30 mm
• Costruzione: assemblaggio robusto profil 45, guida lineare a coda di rondine, guida doppia di precisione per regolazioni angolari
• Progettazione / Origine: componenti di precisione e produzione; qualità dall'Austria
