Limatrice CNC 45 M

per legno

Panoramica

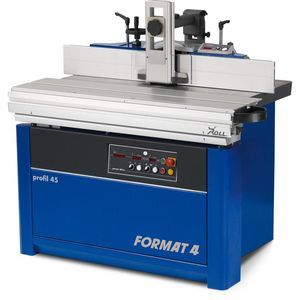

La nuova toupie da banco con asse inclinabile Format4 integra opzioni di controllo avanzate e ingegneria di precisione per operazioni di lavorazione professionali. Con un piano toupie lungo e massiccio in ghisa e soluzioni di dettaglio ottimizzate, la profil 45 M affronta applicazioni di produzione e lavorazioni speciali. La macchina è progettata per fresatura industriale del legno e offre opzioni per il trattamento di materie plastiche e materiali compositi (linea c-tech).

Pacchetto e controllo
Il pacchetto "x-motion" migliora l'ergonomia dell'operatore: include monitor TFT (x-motion: TFT 5,7"; versioni Premium: TFT 15"; a seconda della configurazione, il controllo del battuta può essere visualizzato su TFT 7"). Il controllo touch consente di regolare l'asse della toupie, controllare la battuta, richiamare programmi preconfigurati e, opzionalmente, utilizzare un database utensili.

Vantaggi e punti salienti

• Prestazioni elevate e costanti per uso industriale
• Soluzioni di produzione ottimizzate e personalizzabili
• Costruzione solida con componenti di alta qualità
• Pacchetti di equipaggiamento vari con opzioni tecnologiche avanzate
• Ingegneria di precisione perfezionata
• Ergonomia operatore migliorata
• Design premiato
• Qualità e precisione austriaca
• Configurazioni orientate alla produttività
• Supporto tecnico completo e soluzioni di finanziamento su misura disponibili

Principali funzioni e dotazioni (sintesi)

• Sistema di cambio rapido dell'asse della toupie: permette di sostituire in pochi secondi assi premontati e assi di diametri diversi; disponibile un asse ad alta velocità per frese a gambo (15.000 giri/min).
• Battuta con controllo elettrico e visualizzazione dei valori in tempo reale; opzioni di serraggio rapido su richiesta.
• Aspirazione doppia di fresatura: prese di aspirazione sotto e sopra il tavolo per un'estrazione ottimale di trucioli e polvere.
• Sistema Quick-Lock: serraggio rapido e sicuro per il cambio frese sul tavolo (adatto per asse Ø 30 mm).
• Guide Easy-Glide con doppia sospensione forzata per massima capacità di carico e scorrimento fluido.
• Unità assi pesante e precisa: doppia sospensione per la regolazione dell'angolo, guida a coda di rondine per la regolazione lineare dell'altezza e massima ripetibilità.
• Piano toupie in ghisa massiccia con supporto frontale (lunghezza del supporto 1270 mm) e possibilità di estensioni massicce del piano (opzionale) per maggiore superficie di lavoro.

Applicazioni
Adatta per fresatura professionale di legno massello, pannelli, plastica e materiali compositi (linea c-tech). Indicata sia per lavori singoli ad alta precisione sia per produzione in serie con regolazioni rapide e ripetibili.

Caratteristiche / specifiche tecniche

• Denominazione modello: profil 45 M (varianti: profil 45 M x-motion)
• Apertura del piano per utensili: 320 mm
• Battuta: accetta diametro massimo utensile fino a 250 mm (valore indicato nella scheda)
• Sistema di cambio rapido dell'asse: standard (consente lo scambio rapido di assi e utensili premontati)
• Controllo asse (a seconda della variante/pacchetto): x-motion (touch screen); altre varianti: "Power-Drive" o controlli touch di varie dimensioni (7", 5,7", 15" citati a seconda del pacchetto/versione)
• Asse ad alta velocità (opzionale): accetta codoli frese Ø 6–16 mm; velocità: 15.000 giri/min; potenza motore massima indicata: 10,0 CV (secondo descrizione dell'asse ad alta velocità)
• Sistema di aspirazione: aspirazione doppia (prese superiori e inferiori)
• Sistema di bloccaggio rapido della battuta: disponibile come opzione (leva di serraggio rapido)
• Quick-Lock: cambio rapido e sicuro delle frese sul piano; adatto per asse Ø 30 mm
• Piano toupie: costruzione massiccia in ghisa, supporto frontale robusto; estensioni laterali del piano opzionali, supporto frontale 2200 mm (indicato come incluso nelle estensioni opzionali)
• Guide: sistema Easy-Glide (doppia sospensione forzata)
• Cuscinetti sugli assi: assi dotati di tre cuscinetti di precisione per uso intensivo e lunga durata
