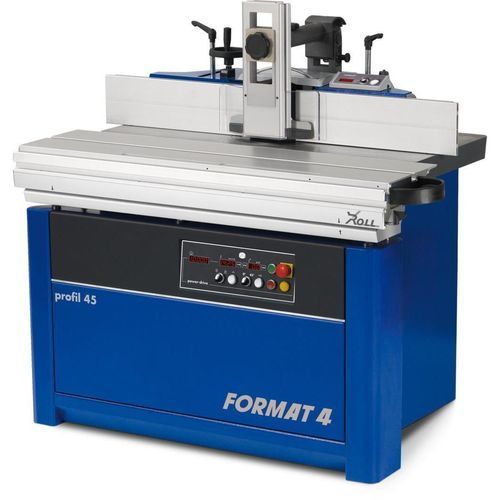

Limatrice CNC 45 Z

Panoramica del prodotto Elegante, perfettamente progettata e intelligente: la Format4 profil 45 Z offre precisione al tocco di un pulsante, indipendentemente dall'operazione. I punti di forza per l'operatore professionale: regolazione in altezza e angolo del mandrino e posizionamento della protezione del mandrino possono essere regolati rapidamente e facilmente dal pannello di controllo. Il sistema di cambio rapido del mandrino garantisce tempi di cambio estremamente rapidi e massima efficienza produttiva. Lavorazione del legno di livello premium con qualità austriaca.

Controllo e comfort d'uso Il monitor TFT 7" incluso nel pacchetto di controllo "x-motion" offre un comfort d'uso unico e di prim'ordine. L'unità di controllo touchscreen è posizionata all'altezza degli occhi e fornisce in una panoramica tutte le informazioni importanti. Con "x-motion" i settaggi del mandrino e la protezione Format4 possono essere posizionati direttamente dal touchscreen e i programmi di profilatura richiamati con un tocco.

Punti salienti

• Sistema di cambio rapido per mandrino profilatrice (cambi mandrino molto rapidi, supporta mandrini con utensili di profilatura pre-montati e diametri differenti)
• Controllo "x-motion": monitor a colori TFT 7" con touch screen, richiamo programmi e database utensili
• Guida a segmento inclinabile Easy-Glide per supporto preciso e guidato su entrambi i lati
• Mandrino inclinabile all'indietro per funzionamento sicuro e ottimale espulsione trucioli
• Doppia aspirazione tramite protezione mandrino e contenitore raccolta trucioli sotto il gruppo utensile

Caratteristiche aggiuntive e opzioni

• Guide con barra di sicurezza (opzionale) per lavori in testa
• Sistema di bloccaggio rapido della protezione del mandrino (opzionale) per fissaggio/sgancio con una sola mano
• Sistema Quick-Lock per cambi utensile rapidi e sicuri su mandrini Ø30 mm
• Ampia apertura del tavolo della profilatrice per movimentazione sicura e uso di utensili di tenonatura/sollevamento pannelli di grandi dimensioni
• Tavolo per mortasatura su guide X-Roll per distribuzione uniforme della pressione e funzionamento fluido (progettazione a lunga durata)
• Tavoli estendibili opzionali (varie dimensioni) e braccio telescopico per pezzi grandi/pesanti

Note d'uso e prestazioni

• Il sistema di cambio rapido del mandrino consente il montaggio di un mandrino per fresatrice ad alta velocità (fino a 15.000 rpm) ed è costruito con tre cuscinetti metallici di alta qualità per stabilità e durata
• Il gruppo profilatrice profil 45 di costruzione robusta è progettato per uso industriale continuo con doppia guida di precisione per una regolazione angolare esatta e guida a coda di rondine per la regolazione lineare in altezza
• Il mandrino inclinabile all'indietro garantisce sicurezza (nessun punto di schiacciamento), altezza pezzo illimitata, funzionamento efficace con alimentatore, finitura superiore ed espulsione ottimale dei trucioli

Caratteristiche / specifiche tecniche

• Denominazione commerciale: profil 45 Z
• Apertura del tavolo: 12⅝" (320 mm)
• Protezione mandrino per diametro utensile massimo: 9⅞" (250 mm)
• Sistema di cambio rapido per mandrino profilatrice: standard (cambio molto rapido; supporta mandrini con utensili di profilatura pre-montati e diametri differenti; supporta mandrino ad alta velocità fino a 15.000 rpm)
• Tavolo scorrevole (standard / opzionale): 51⅛" (1 300 mm) [opzioni: 81" (2 050 mm) / 98⅜" (2 500 mm)]
• Opzioni tavoli esterni: 43¼" (1 100 mm) e 51" (1 295 mm) con braccio telescopico (opzionale)
• Velocità (variante profil 45 Z): 3.500 / 4.500 / 6.000 / 8.000 / 10.000 rpm (Opzione: regolabile continuamente 1.500–10.000 rpm)
• Controllo mandrino profilatrice: disponibile come "Power-Drive" o come controllo touchscreen "x-motion" (7" TFT) a seconda della variante
• Costruzione del mandrino: mandrino Format-4 con 3 cuscinetti metallici di alta qualità (standard)
• Serraggio Quick-Lock: adatto per mandrini Ø 30 mm per cambi utensile rapidi
• Doppia aspirazione: tramite protezione mandrino e contenitore raccolta trucioli sotto il gruppo utensile
• Guida del tavolo per mortasatura: sistema X-Roll su superfici di guida indurite e lucidate (lunga durata; garanzia di fabbrica 10 anni per le guide)
• Varianti: "profil 45 Z" e "profil 45 Z x-motion" (x-motion include posizionamento mandrino/protezione dallo schermo tattile e database utensili)
