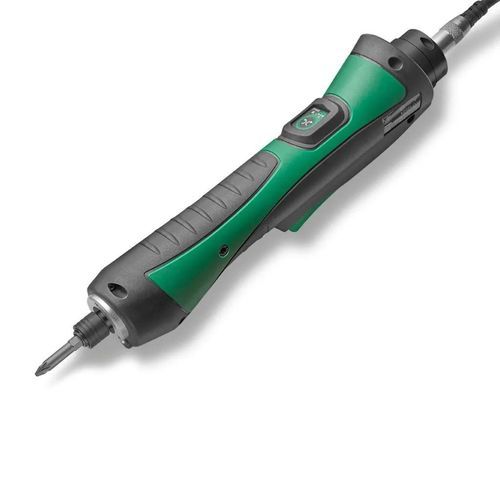

Avvitatore elettrico con frizione meccanica eTensil E8C series

con filomodello drittocon arresto automatico

AVVITATORE ELETTRICO DIRITTO
Avvitatore brushless progettato e costruito da Fiam in Italia. Strumento compatto, a basso impatto e ad alta ripetibilità, studiato per l’integrazione in linee produttive Industria 4.0 e per utilizzo continuativo in ambiente industriale.

Controllo della coppia e frizione meccanica
Dotato di frizione meccanica di ultima generazione con arresto automatico all’arrivo della coppia impostata. Garantisce elevata ripetibilità e basso Mean Shift anche con elasticità variabile delle giunzioni, mantenendo prestazioni costanti per milioni di cicli.

Modalità di avviamento ed ergonomia
Quattro modalità di avviamento preimpostate, selezionabili senza modifiche meccaniche. Attivazione leva a basso sforzo (9 N). Pulsante reversibile per direzione e programmazione multifunzione con LED di segnalazione. Impugnatura dritta ambidestra progettata per ridurre l’affaticamento, con materiali morbidi isolanti e collari antiscivolo per evitare lo scivolamento della mano verso il punto di avvitamento.

Predisposizione frontale
Predisposizione frontale per il montaggio della testa di aspirazione vite per operazioni Pick & Place (testa venduta separatamente).

Funzionalità con TPU-1 e TPU-2

• Velocità a vuoto LOW–HIGH: LOW ≈ 80 % della massima velocità indicata
• LED frontale di illuminazione: attivabile/disattivabile
• Inibizione svitamento
• Soft start: da fermo a velocità nominale in 1,5 s
• Pre-autosvitatura: 4 giri (per allentare elementi previamente avvitati)
• Post-autosvitatura: 4 giri (per fasi successive di assemblaggio)

Funzionalità con unità di monitoraggio TPU-M1

• Range velocità a vuoto: regolabile entro il range indicato
• LED frontale: intensità regolabile
• Svitatura: attivabile/disattivabile e velocità parametrizzabile
• Soft start: tempo di accelerazione impostabile
• Pre-autosvitatura: angolo e pausa prima della riavvitatura regolabili
• Post-autosvitatura: angolo e pausa prima dell’avvio in rotazione sinistra regolabili
• Avvitatura a tempo: arresto in altezza anziché al valore di coppia
• Industry 4.0: interconnessione con i sistemi di gestione di fabbrica per integrazione dati

Caratteristiche

• 4 modalità di avviamento: leva, spinta, leva + spinta, leva bloccata + spinta
• Predisposizione frontale per testa di aspirazione
• LED frontale
• Cavo di collegamento fornito (3 m)
• Mandrino rapido (esagono femmina 1/4")
• Certificazione ESD
• Programmazione Smart Pro multifunzione
• Garanzia estesa: 2 anni o 1.000.000 cicli

Applicazioni
Industria generale, elettrodomestico, veicoli a motore e componentistica, elettronica, aeronautico, serramenti (porte e finestre).

Caratteristiche tecniche

• Modello: 8 modelli
• Campo coppia RANGE : 0,3 ÷ 4,5 Nm (2,6 ÷ 39.8 Lb)
• Range velocità: 170÷ 2000 giri/min
• Attacco accessorio: esagono femmina 1/4"
• Lunghezza cavo: 3 m
• Dimensioni: Ø 39 x L 275 mm
• Unità di alimentazione: TPU-1 / TPU-2
• Impugnatura: dritta
• Unità di monitoraggio: TPU-M1
• Tensione di esercizio: 32 Vdc
• Alimentazione: 100–240 Vac
• Reversibilità: sì
• Sistema di avviamento: programmabile (4 modalità)
• Tecnologia di avvitamento: frizione meccanica con arresto automatico
• Peso: 0,78 Kg (1,72 Lb)
