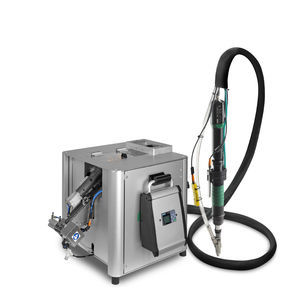

Avvitatore elettrico con filo CA - ED B

modello drittocon alimentazione automatica di vitibrushless

Sistema di avvitatura manuale con alimentazione automatica delle viti:
Per lavorare con velocità, precisione, affidabilità e perfetta ergonomia. E’ progettato e costruito interamente da Fiam in Italia:

• Elimina le fasi manuali di presa e posizionamento vite sulla lama/pezzo
• Assicura il continuo rifornimento viti che sono “sparate” in automatico direttamente sul punto di avvitatura
• Riduce i tempi di avvitatura (–35%)
• Si interconnette con il sistema fabbrica (INDUSTRY 4.0)
• Assicura un minore affaticamento all’operatore
• Pay Back brevissimo: 98 giorni su una produzione di 2.000 pezzi al giorno​
• Sistema chiavi in mano​
• Funzionamento garantito: rigidi collaudi interni​

L'avvitatore elettrico brushless abbinato può avere diversi sistemi di controllo del processo di avvitatura:
• controllo di coppia con frizione meccanica
• controllo e monitoraggio della coppia/angolo/tempo di avvitatura con trasduttore e resolver integrati
• controllo e monitoraggio della coppia/angolo /tempo tramite assorbimento di corrente e sensori integrati
Queste ultime tecnologie permettono assemblaggi con differenti parametri di coppia, velocità, ecc. e lo stesso sistema può avvitare la stessa vite su giunzioni diverse adattando i programmi sull’ unità abbinata.

2 dispositivi di avvitatura da scegliere:
• AUTOAVANZANTE: brevettato Fiam, con avanzamento automatico della lama che riduce l’affaticamento dell’operatore, mantiene la vite sempre visibile e non le permette di arretrare. Inoltre, in fase di avvitatura, la testa dell’avvitatore non si appoggia alle superfici preservandole da ogni contatto.
• TELESCOPICO: può avvitare anche all’interno di fori grazie ad una corsa telescopica di 40, 60 e 100 mm. 2 sensori integrati permettono 2 modalità di avvitatura: con il controllo di coppia o con il controllo dell’altezza di avvitatura.

L' alimentatore automatico per viti ED B:
tazza da 240 mm Ø e per viti con lunghezza da 10 a 35 mm, ha integrati:

• Fotocellula “troppo pieno”: per gestire la corretta quantità viti sul canale lineare
• Selettore/Singolarizzatore viti ad alta frequenza: selezione viti estremamente veloce per lo sparo vite in camera chiusa
• Impianto pneumo-elettrico: dotato di componentistica Festo
• Sensore troppo vuoto: segnala quando l’alimentatore deve essere ricaricato di viti
• Chassis in acciaio inox e con coperchio trasparente e pannelli laterali rimovibili per veloci interventi di manutenzione
• Pressostato di linea analogico: controlla la pressione dell’aria in entrata per il corretto funzionamento delle funzionalità dell’alimentatore e dei dispositivi pneumatici per avvitare
• Gruppo filtro/riduttore/lubrificatore completo di manometro integrato
• Fascio tubiero : 5 m

INTERCONNETTIVITA’ PER L’INDUSTRIA 4.0

• PLC integrato per la gestione del ciclo di funzionamento del sistema di avvitatura con possibilità di personalizzare e temporizzare le sequenze del ciclo di avvitatura a seconda delle diverse applicazioni dal comodo tastierino esterno
• Si interfaccia con i diversi dispositivi della linea di produzione: nastro trasportatore, bar code, dime porta pezzo, semafori etc.
• EDMI (EasyDriver Machine Interface), integrato: è un’interfaccia Web Server che consente ad un utente di collegarsi da remoto con il sistema di avvitatura attraverso un PC, uno smartphone o un tablet e accedere comodamente alle principali funzioni del PLC della macchina senza dover interagire sul display del PLC del sistema quando per esempio collocato in posizione poco accessibile.
• Messaggi di diagnostica: anomalie, suggerimenti possibili cause di inefficienza, controllo in real time, colorazione display su stato macchina
• Protocollo di comunicazione seriale Modbus tramite presa ethernet RJ45 e che relaziona con il sistema Fabbrica
• Modalità collaudo: esegue cicli di avvitatura a vuoto per attività di settaggio, installazione e monitoraggio della macchina
• Log dati: ad ogni esito di avvitatura o in caso di anomalia, vengono memorizzati i dati principali che possono essere copiati dalla scheda di memoria SD presente nel PLC ad un Personal Computer
